Aydınlatmayı Kalibre Et

Bu kalibrasyon prosedürü makineniz için lambaları kalibre etmenizi sağlar. Lamba kalibrasyonu, donanımın kapasitesi elverdikçe aydınlatma aralığının doğrusal olmasını ve parçada zoom hücrelerindeki büyütmeyi (Piksel Boyutu) değiştirmenin önemli bir şekilde aydınlatmayı değiştirmemesini sağlar.

Optik sisteminizin ışığını şu zamanlarda kalibre etmeniz gerekir:

• Her lamba değiştirdiğinizde lambayı yeniden kalibre etmeniz gerekir.

• Oda içinde aydınlatmada önemli bir değişiklik yaptığınızda.

• Lambanın ömrü boyunca periyodik olarak.

• Kamerada parlaklığı veya kazanım ayarını değiştirmek istediğinizde.

• Optikler değiştirildiğinde.

• Zoom hücresi onarıldığında.

• Kamera değiştirildiğinde.

• Kalibrasyon için gerektiğinden "Optikleri Kalibre Et" işlemini gerçekleştirdiğinizde Parsentralite/Parfokalite'yi kalibre etmeden önce.

Lambaları kalibre etmek için şu adımları izleyin:

1. Probu Kalibre Et iletişim kutusunda, açılır listeden, Aydınlatmayı Kalibre Et'i seçin.

2. Parantez içindeki her lamba kalibrasyon tarihi ile Aydınlatmayı Kalibre Et iletişim kutusunu göstermek için Kalibre Et'i tıklatın. Bir lambayı kalibre etmediyseniz parantez içindeki metinde "Kalibre Edilmemiş" yazar.

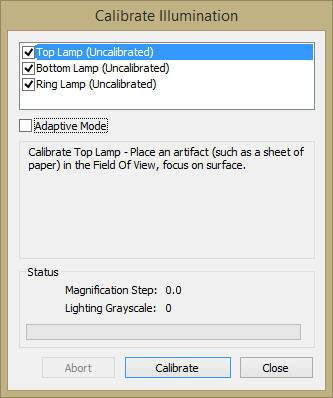

   Aydınlatmayı Kalibre Et iletişim kutusu

3. Lambanın yanındaki kalibre edilmesi gereken onay kutusunu seçin.

4. Lamba türüne göre talimatlarda belirtildiği gibi kalibrasyon için hazırlık yapın:

   • Alt aşama (alt/profil) lambaları, aşamada odaklanılan görüntüyle aşamanın kalibrasyon sırasında temizlenmesini gerektirir.

   • Üst (yüzey/halka) lambaları, yüzeyde odaklanılan görüntüyle Görüş Alanı'nda bir artefakt veya kağıt parçası gerektirir.

5. Gerekirse uyarlamalı kalibrasyon modunu kalibrasyon sürecine uygulamak için Uyarlamalı Mod onay kutusunu işaretleyin.

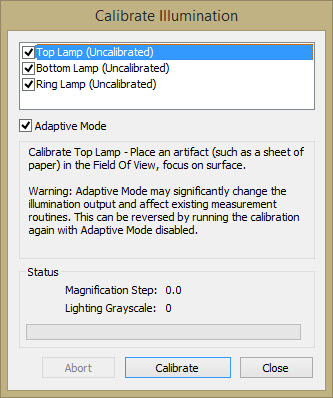

Uyarlamalı Mod onay kutusu işaretli Aydınlatmayı Kalibre Et iletişim kutusu

Uyarlamalı Kalibrasyon modu varolan ölçüm yordamlarıyla sorunlara neden olabilir. Uyarlamalı Kalibrasyon modu olmadan, bazı donanım yapılandırmaları arasında düzeyler tutarsızdı. Kamerada görünen gerçek aydınlatma komut edilen değerle eşleşmedi. Uyarlamalı Kalibrasyon modu aydınlatma kalibrasyonundan sonra, kamerada görünen makine aydınlatma komut edilen değerle eşleşecektir.

6. Kalibre Et'i tıklatın. Kalibrasyon süreci başlar. Süreç birkaç dakika sürer.

• Zoom hücresi bulunan sistemlerde kalibrasyon sırasında, PC-DMIS Vision Büyütme Adımı değeriyle belirtilen şekilde aydınlatma ölçümü için farklı büyütmeler seçer. Bu değer geçerli büyütmeyi görüntüler ve Prob Araç Kutusu'nun Büyütme sekmesinde görüntülenen değere denk düşer.

• Kalibrasyon ayrıca farklı büyütmelerde farklı komutlu aydınlatma değerlerine karşılık gelen aydınlatma yoğunluğunu da ayarlar. Aydınlatma Grilik Skalası, bu aydınlatmanın yoğunluğunu gösterir. Değerler 0 (siyah) ila 100 (beyaz) arası değişir.

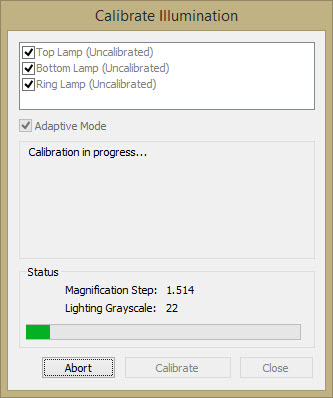

Kalibrasyon Aydınlatma - sürüyor

• Kalibrasyon bittiğinde, kalibre edilen lamba için Aydınlatmayı Kalibre Et iletişim kutusu yeni tarihi görüntüler.

7. PC-DMIS kalibrasyon işlemini tamamladıktan sonra, başka bir lambayı kalibre etmek için Kapat düğmesini tıklatın veya 3 ila 6 arasındaki adımları tekrarlayın.

Durdur düğmesi yalnızca bir kalibrasyon sırasında kullanılabilir. Bu düğme kalibrasyonu durdurur, süre. sırasında toplanan veri varsa iptal eder ve geçerli lamba için herhangi bir kalibrasyon dosyası varsa eski durumuna getirir.
