打开设置选项对话框（编辑 | 首选项 | 设置），单击激光传感器选项卡以显示相机的选项。
“设置选项”对话框 - HP-L-10.10 传感器的“激光传感器”选项卡示例
硬件/软件区域
此区域显示当前的 HP-L-10.10 工具包版本。
初始化区域
您可以使用 IP 地址框来定义 HP-L-10.10 控制器的 IP 地址。
记录日志区域
记录区域 - 您可使用此区域生成基于文本的日志文件，包含执行测量程序时 PC-DMIS 与激光传感器之间的通信结果。其发送至日志文件的信息包括扫描、计算特征的标称值等。Hexagon 技术支持可使用这些文件解决可能涉及激光传感器的一些问题。
日志记录将调试信息存储在您的机器上，这可能会减慢正常操作。对于正常操作，您应该一直关闭日志记录，仅在需要捕获调试信息时将其打开。完成后，您应一律将其再次关闭。
启用日志 - 此复选框可以启用或禁用向日志文件发送数据。
打开日志文件夹 - 此按钮打开包含日志文件的文件夹。
通常，PC-DMIS 将这些文件存储在 "C:\ProgramData\Hexagon\PC-DMIS\2022.2\NCSensorsLogs\" 文件夹中。
启动时删除记录的数据 - 每当重新启动 PC-DMIS 时，此复选框会从日志文件夹中删除记录的数据文件。
绘制激光工作区域复选框
如果您选择绘制激光工作区域复选框，则 HP-L-10.10 测头参数会以正确的尺寸绘制梯形。该功能有助于在离线模式下进行模拟。该特征可用于激光自动特征和激光扫描。
对于激光扫描，表示激光工作区域的梯形显示为起点。梯形根据激光条纹的模拟移动。这是单击模拟按钮时梯形的示例：

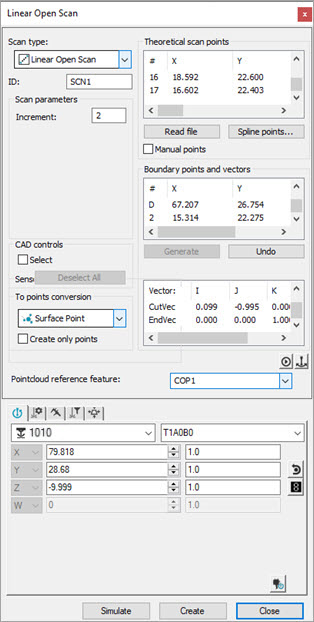

HP-L-10.10 传感器的开放路径扫描对话框示例

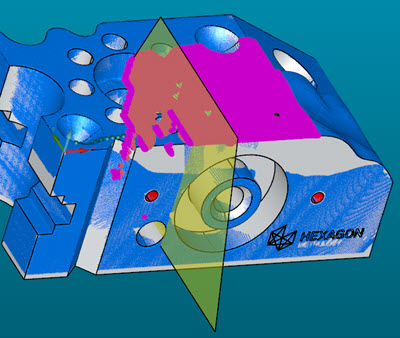

使用 HP-L-10.10 传感器的开放路径扫描（扫描过程中）示例

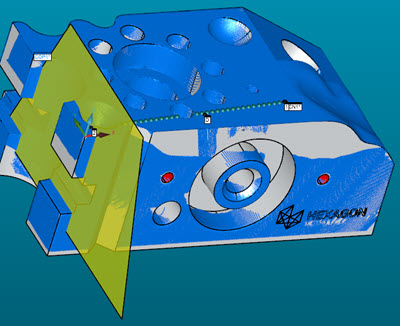

使用 HP-L-10.10 传感器的开放路径扫描（扫描完成）示例
如果更改基于传感器的剪裁设置（位于激光剪裁区域属性选项卡上），PC-DMIS 将更新梯形。
HP-L-10.10 属性
您可以从测头工具箱上的 HP-L-10.10 属性选项卡调整 HP-L-10.10 传感器的扫描属性。
自动复选框和曝光滑块（UD 模式）- HP-L-10.10 传感器为您提供两种不同的采集模式（自动和用户定义）以获取最高质量的点云。默认情况下，两种模式都以 300 Hz 的频率进行测量。
当您选择自动复选框时，您处于自动模式。自动模式是一种高动态范围。它允许您测量具有不同曲面颜色和特性的不同曲面，而无需调整任何设置。
当您未选中自动复选框时，用户定义 (UD) 模式处于活动状态。PC-DMIS 启用曝光滑块。UD 模式的动态范围较低，但在色散方面具有最佳精度。在 UD 模式下，您必须使用曝光滑块手动调整曝光设置，或者您也可以使用自动增益功能来自动确定要测量的曲面的正确曝光设置。在 UD 模式下，很难同时测量具有不同曲面特性的不同曲面。您需要为每个曲面变量调整曝光级别。
高灵敏度复选框 - 如果您需要扫描反射性不够的高光泽蓝色或黑色零件，请选中此复选框。
减少点过滤器列表 - 此列表决定 PC-DMIS 是否沿扫描线过滤点。您可以选择要过滤的总点数的百分比。如果选择了关闭选项，则 PC-DMIS 将获取完整的数据集而不进行任何过滤。
扩展 FOV 复选框和滑块 - 选择扩展 FOV 复选框可将视场 (FOV) 测量范围额外扩展 30 毫米。当您启用此选项时，PC-DMIS 会触发扩展 FOV 滑块的新缩放。这允许您在 -30 到 60 毫米的范围内调整间距。只要您将滑块移动到扩展 FOV 位置，软件就会将背景高亮显示为黄色。这会通知您，当保留标准 FOV 时，您可以预期更高的色散。如果您在启用扩展 FOV 的情况下激活激光实时视图，PC-DMIS 会相应地调整 FOV。
无扩展 FOV 的示例
扩展 FOV 的示例
如果您使用标准 FOV（未选中扩展 FOV 复选框）创建扫描，然后在选中扩展 FOV 复选框的情况下编辑该扫描，则扫描路径保持不变。扫描的所有后续执行均使用标准 FOV 完成。
您可以使用滑块更改扫描视场的中心。下面是上述相同图像的示例，未选择扩展 FOV，但 FOV 偏移从 -10.0 mm 更改为 0（零）：
标称线长度和标称点间距值根据 FOV 滑块的位置动态更改。
更多信息：

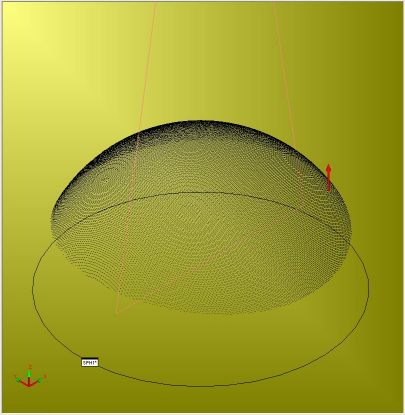

减少点过滤器设置为关闭的示例
