概览相机 (OVC) 和视觉指南

概览相机窗口还允许您在执行测量例程时拍摄快照，从而增强报告功能。然后您可以将这些快照导入到您的报告中。

通过操作员注释，您可以将这些快照导入到您的测量例程中，以便在用户执行测量例程时直观地指导用户。

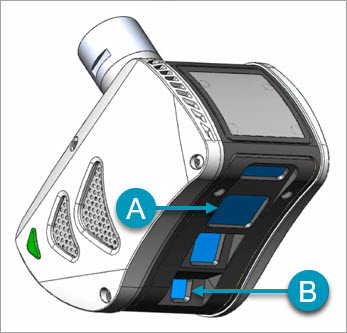

视觉指南输出 - 视觉指南输出将叠加投影到扫描区域，以显示您的零件或 CAD 模型上 HP-L-10.10 传感器测量的区域。当您使用手操盒移动传感器或在 CNC 模式下执行测量时，这有助于精确定位感兴趣的区域或特定特征。

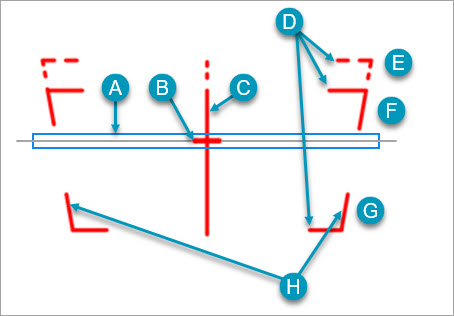

视觉指南的组成部分有：

A - 激光扫描线

B - 避让指示器

C - 中线

D - 距离指示器

E - 延长距离（避让：90 毫米 + 60 毫米）

F - 远距离（避让：90 毫米 + 30 毫米）

G - 近距离（避让：90 毫米 - 30 毫米）

H - 最大测量宽度指示器

下表显示了示例，说明如何使用工作距离指示器 (WDI)、视觉指南和激光扫描线的位置来确定您是否在范围内。

视觉指南显示	描述
	激光传感器接近“近”距离。工作距离指示器 (WDI) 显示纯绿色的灯，表示您在范围内。
	激光传感器位于 90 mm 的“避让”距离处。工作距离指示器 (WDI) 显示纯绿色的灯，表示您在范围内。
	激光传感器接近“远”距离。工作距离指示器 (WDI) 显示纯绿色的灯，表示您在范围内。
	激光传感器位于“延长”距离内。如果禁用扩展 FOV 选项，WDI 将显示橙色以指示您超出范围。如果启用扩展 FOV 选项，WDI 将变为绿色，表示您现在处于范围内。
	激光传感器超出范围。 WDI 显示纯橙色，表示您超出范围。
	激光传感器超出范围。 WDI 显示纯橙色，表示您超出范围。

如果从实时视图中的启用/禁用视觉指南下拉工具栏中选择打开按钮，则视觉指南始终显示。

如果您从该工具栏中选择动态按钮：

更多信息：
