Schaltfläche 'Gemessenes Rechteckloch'
Verwenden Sie die Schaltfläche Rechteckloch, um ein gemessenes Rechteckloch zu erstellen.
Um ein gemessenen Rechteckloch zu erstellen, müssen Sie mindestens fünf Messpunkte am Loch aufnehmen. Um dies zu tun, nehmen Sie zwei Messpunkte auf einer der langen Seiten des Lochs und dann einen Messpunkt auf jeder der drei verbleibenden Seiten auf. Die Messpunktaufnahme muss streng im Uhrzeigersinn oder gegen den Uhrzeigersinn erfolgen.

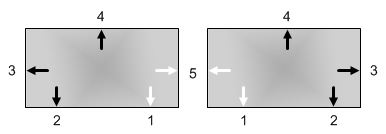

Beispiel für ein Auto-Element Rechteckloch mit fünf Punkten mit Aufnahmereihenfolge im Uhrzeigersinn (nach rechts) und entgegen dem Uhrzeigersinn (nach links)
Sie können gemessene Langlöcher auch aus zwei Punkten erstellen.
Zwei Punkte
Dies ist nützlich, wenn die Kugelgröße des Tasters den Langlochdurchmesser übersteigt und Sie daher nicht in der Lage sind, die Messpunkte aufzunehmen, die üblicherweise erforderlich sind. Weitere Informationen finden Sie unter "Erstellen von Gemessenen Zweipunkt-Lochmerkmalen" in der Dokumentation von PC-DMIS Portable.
