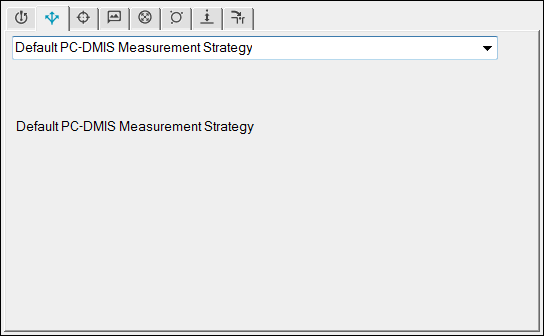

Wählen Sie von der Taster-Werkzeugleiste die Registerkarte Messstrategien (
). Am Anfang zeigt PC-DMIS dieStandardmäßige PC-DMIS Messstrategie.
Sie können Messstrategien für bestimmte Auto Elemente verwenden, um voreingestellte Schemata auszuwählen, die den Messvorgang von PC-DMIS für diese Elemente verändert. Die Messstrategien sind folgendermaßen gruppiert:
Standardmessstrategie in PC-DMIS - Diese Strategie ist die standardmäßige Antastpunkt-Strategie. Sie ist für alle Auto-Elemente verfügbar.
Adaptive Scanstrategien - Die Namen dieser Strategien beginnen mit "adaptiv". Wenn Sie eine Messroutine ausführen, beziehen sich diese Strategien auf die Datenbank, um die Scanparameter zu bestimmen.
Nicht adaptive Scanstrategien - Diese Strategien (Messlehre-Scan-Kalibrierung, Zylinderscan bei zentriertem Gewinde, Selbstzentrierender Punkt) müssen sich nicht auf die Datenbank beziehen, um die Scanparameter zu bestimmen.
ST-Strategien - Die Namen dieser Strategien beginnen mit "ST". Diese Strategien verwenden ST-Taster, um ein Element zu messen.
Die besten Ergebnisse für alle Messstrategien erhalten Sie, wenn im PC-DMIS-Einstellungseditor die Option VHSS aktiviert ist.
Sie können auch die Funktionalität des Messstrategie-Editors (MSE) verwenden, um bestimmte Strategien zu modifizieren. Mit dem MSE können benutzerdefinierte Strategien auf Elementebene geändert und gespeichert werden. Darüber hinaus können Sie Gruppen von Einstellungen für alle Auto-Elemente ändern und speichern. Vollständige Angaben hierzu finden Sie im Abschnitt "Anwenden des Messstrategie-Editors" in der Hauptdokumentation von PC-DMIS.
Um eine Messstrategie auszuwählen, gehen Sie folgendermaßen vor:
Wählen Sie von der Taster-Werkzeugleiste die Registerkarte Messstrategien (). Am Anfang zeigt PC-DMIS dieStandardmäßige PC-DMIS Messstrategie.

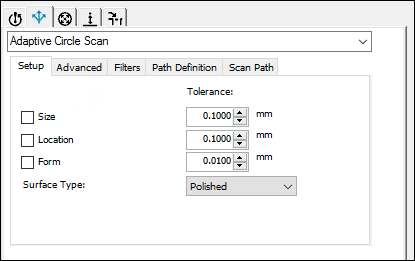

Klicken Sie auf das Pfeil-nach-unten-Symbol und wählen Sie die gewünschte Messstrategie. Die Registerkarten der Taster-Werkzeugleiste wechseln abhängig von der gewählten Messstrategie. Das folgende Beispiel zeigt die Parameter für Strategie zum adaptiven Scan eines Kreises (verfügbar für scannende Taster):
Beispiel Registerkarten 'Taster-Werkzeugleiste'
Definieren Sie die Eigenschaften auf den individuellen Registerkarten der Messstrategien (z. B. Einrichten, Erweitert und Filter usw.) mit allen bekannten Informationen zur Strategie.
Siehe "Strategien zum adaptiven Scannen verwenden" für Informationen zur Definition der Eigenschaften der Strategien zum adaptiven Scannen.
Siehe "Strategien zum nicht adaptiven Scannen verwenden" für Informationen zur Definition der Eigenschaften der Strategien zum nicht adaptiven Scannen.
Siehe "ST-Strategien verwenden" für Informationen zur Definition der Eigenschaften einer ST-Strategie.
Klicken Sie auf Test, um das Element zu testen.
Für die Standardmessstrategie von PC-DMIS misst PC-DMIS das Element bezüglich der Einstellungen im Dialogfeld Auto-Element.
Für eine adaptive Messstrategie misst PC-DMIS das Element bezüglich der Einstellungen, die Sie auf den Registerkarten der Strategie vorgenommen haben.
Für eine nicht adaptive Messstrategie misst PC-DMIS das Element bezüglich der Einstellungen, die Sie auf den Registerkarten der Strategie vorgenommen haben.
Für eine ST-Messstrategie misst PC-DMIS das Element mit Antastpunkten bezüglich der Einstellungen, die Sie auf den Registerkarten der Strategie vorgenommen haben.
Klicken Sie auf Erzeugen. Sobald die Schaltfläche Umschaltsymbol Jetzt messen (
) im Bereich Elementeigenschaften ausgewählt ist, dann werden die Scanbewegungen auf Grundlage der Einstellungen auf der Registerkarte Erweitert ausgeführt, wobei die Eigenschaften des Auto-Elements für Elementortung und andere Charakteristiken berücksichtigt werden.
