Bei der Durchführung eines Einzelmesspunkt-basierten Kalibriervorganges einer Scheibentastspitze auf einem analogen Taster mit Hilfe der Kalibrierkugel müssen Sie das Dialogfeld Taster kalibrieren verwenden und folgende Angaben vornehmen:
Fünf Messpunkte im Feld Anzahl der Messpunkte
Zwei Ebenen im Feld Anzahl der Ebenen
Dies gilt nicht für die Scan-basierte Kalibrierung bei der Tastspitze von Renishaw.
Stellen Sie bei der Tasterdefinition sicher, dass Sie einen Scheibentaster, und keinen Kugeltaster vorführen. Nachdem Sie im Dialogfeld Taster kalibrieren auf die Schaltfläche Messen geklickt haben, erkennt PC-DMIS automatisch, dass es sich um einen analogen Taster mit einer Scheibentastspitze handelt und wird folgendermaßen vorgehen:
Wenn die Kugel bewegt wurde oder wenn Sie den Man.+CNC-Modus gewählt haben, fordert PC-DMIS Sie zur Aufnahme eines manuellen Messpunktes am äußersten oberen Ende der Kalibrierkugel (dem Nordpol) mit der Mitte der Unterseite des Scheibentasters auf. Wenn an der Unterseite Ihres Scheibentasters ein weiterer Kugeltaster befestigt ist, sollten Sie sicherstellen, dass der Messpunkt mit diesem Kugeltaster aufgenommen wird.
Wenn die Kugel nicht bewegt wurde und Sie den Man.+CNC-Modus nicht ausgewählt haben, nimmt PC-DMIS den Messpunkt oben am Kalibriernormal im CNC-Modus auf.
PC-DMIS verwendet den Standardwert für diese beiden Einträge, wenn Sie die Scheibentaster erstellen:
Die Einträge haben keinen Einfluss mehr auf die Taster, sobald er gebaut ist. Die Werte, die beim Kalibrieren des Tasters verwendet werden, werden im Taster selbst gespeichert. Sie können diese beiden Werte über das Dialogfeld Taster-Hilfsprogramme ändern.
Hierzu gehen Sie vor wie folgt:
Öffnen Sie das Dialogfeld Taster-Hilfsprogramme (Einfügen | Hardwaredefinition | Taster).

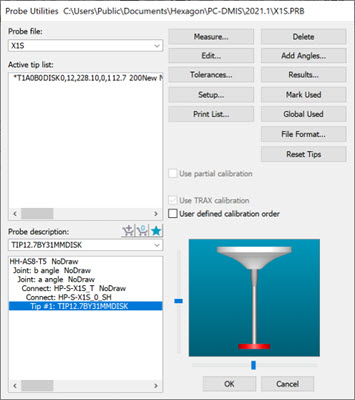

Dialogfeld "Taster-Hilfsprogramme" für Scheibentaster
Doppelklicken Sie auf die Scheibentaster-Komponente (im obigen Bild hervorgehoben), um das Dialogfeld Tasterkomponente bearbeiten zu öffnen.
Dialogfeld "Tasterkomponente bearbeiten" - Scheibentaster
Für das Kontrollkästchen Ebene am Boden der Scheibe messen:
Sobald ausgewählt (Eintrag ProbeQualAnalogDiskUsePlaneOnBottom auf 1 gesetzt), nimmt PC-DMIS vier Messpunkte oben auf der Kugel unter Verwendung eines kreisförmigen Musters an der Unterseite des Scheibentasters auf und berechnet daraus eine Ebene. Durch das Berechnen einer Ebene wird sichergestellt, dass die Messpunkte zum Kalibrieren der Fläche korrekt ausgerichtet sind, sodass die tatsächliche Ebene der Scheibe zurückgegeben wird. Dies ist die standardmäßige, herkömmliche Kalibriermethode unter Verwendung von Einzelmesspunkten.
Wenn nicht ausgewählt (Eintrag ProbeQualAnalogDiskUsePlaneOnBottom auf 0 gesetzt), versucht PC-DMIS nicht, eine Ebene unten an der Fläche des Scheibentasters zu messen. Stattdessen wird die vom Hersteller vorgegebene Nominal-Ausrichtung der Scheibe verwendet. Dies ist die von Renishaw vorgegebene, scan-basierte Standard-Kalibriermethode (Renishaw-Methode).
Sie können einen Wert in das Feld Abstand zur Kante für Ebenenmesspunkte eingeben (Eintrag ProbeQualAnalogDiskBottomHitsDistanceFromEdge). Damit können Sie die Position der Messpunkte an der Unterseite des Scheibentasters während der Kalibrierung beeinflussen.
PC-DMIS beendet den Vorgang dann so im CNC-Modus:
Nachdem die Messpunkte oben auf der Kugel aufgenommen wurden, werden sechs Messpunkte auf zwei Ebenen aufgenommen, um eine hohe Annäherung an den Mittelpunkt der Kugel zu erreichen.
Der Mittelpunkt wird zusammen mit dem Vektor aus der Ebenenmessung oder der Nominal-Ausrichtung verwendet, um die nachfolgenden Messungen ordnungsgemäß zu positionieren.
Für die Einzelmesspunktkalibrierung werden fünf Messpunkte, vier davon in einem kreisförmigen Muster um den Äquator der Kugel herum, und den fünften Messpunkt auf dem oberen Ende der Kugel, dem Pol, aufgenommen.
Für die scan-basierte Kalibrierung wird eine Reihe von Scans an zwei verschiedenen Ebenen aufgenommen; eine davon etwas unterhalb des Äquators und eine geringfügig oberhalb des Äquators. Jede Ebene wird sowohl im Uhrzeigersinn als auch entgegen dem Uhrzeigersinn gescannt. Jede Richtung für jede Ebene wird außerdem unter Verwendung von zwei verschiedenen Scankraftversätzen gescannt. Daraus resultiert eine Zahl von insgesamt acht Scans.
PC-DMIS bietet auch den Eintrag ProbeQualAnalogDiskPlaneStartAngle im PC-DMIS-Einstellungseditor im Abschnitt Tasterkalibrierung. Dies ist ein weiterer Eintrag, mit dem Sie die Position der Messpunkte auf der Unterseite des Scheibentasters während der Kalibrierung beeinflussen können.
Weitere Informationen zu diesen Einträgen finden Sie unter "Tasterkalibrierung in der Dokumentation des PC-DMIS-Einstellungseditor.
