Mit PC-DMIS und dem KMG können Sie die Werkstückoberfläche in festgelegten Inkrementen im CNC(Computer Numerical Control - steuert direkt mit dem Computer)-Modus unter Verwendung eines ST (schaltendes Tastsystem) oder eines analogen (kontinuierlichen Kontakt-)Taster scannen. Ersatzweise können Sie beim Arbeiten im manuellen Modus Scans auch mit schaltenden Messtastern oder mit starren Tastern manuell durchführen.
Über Scans mit einem schaltenden Taster (ST)
Das CNC-ST-Scanverfahren, dessen Verfahren der Funktionsweise einer Nähmaschine ähnelt, wenn die Tastspitze die Werkstückoberfläche berührt - wird auch als "Stich-Scanverfahren" oder schlicht "Stich-Scan" bezeichnet. Diese Scans werden von PC-DMIS und der KMG-Steuereinheit durchgeführt. Dieses Scanverfahren beruht auf einem intelligenten, selbstanpassenden Algorithmus, der die vertikalen Oberflächenvektoren berechnet und somit eine genaue Tasterkompensation gewährleistet.
Um dieses Video ansehen zu können, müssen Sie über eine aktive Verbindung zum Internet verfügen.
Über Kontinuierliches Kontaktscannen
Kontinuierliche Kontakt-Scans mit CNC sind Scans, die mit einem analogen Tastkopf durchgeführt werden. Der Taster für diese Art der Scan bleibt in ständigem Kontakt mit der Oberfläche des Werkstücks. PC-DMIS übermittelt die Scanparameter an die Steuereinheit. Die Steuereinheit scannt das Werkstück und meldet die Scanpunkte basierend auf den ausgewählten Parametern an PC-DMIS zurück. Kontinuierliche Kontakt-Scans ergeben im Allgemeinen große Punktdatenmengen, die relativ schnell erzeugt werden.
Um dieses Video ansehen zu können, müssen Sie über eine aktive Verbindung zum Internet verfügen.
Verfügbare Scan-Typen
Die verschiedenen Scanmethoden sind hilfreich, wenn Sie auf den Werkstückflächen Profile digitalisieren möchten.

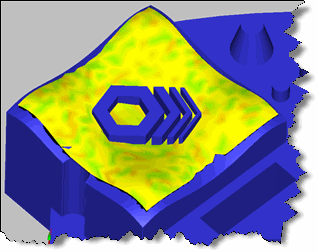

Beispiel für eine Flächenzeichnung eines Flächen-Scans
Damit die Elemente und Flächen des Werkstücks gescannt werden können, stehen Ihnen folgende Scantypen zur Verfügung: Basis-Scans, Fortgeschrittene Scans sowie Manuelle Scans.
In den Hauptthemen dieses Abschnitts werden die im Untermenü Einfügen | Scan verfügbaren Optionen behandelt:
Weitere Informationen zu den Scan-Optionen finden Sie im Kapitel "Scannen Ihres Werkstücks" in der Hauptdokumentation von PC-DMIS.
