Dieser Schritt fügt eine zweite Sicherheitsebene für die Bewegung des Messtasters mit dem Element CYL3 auf der Vorderseite hinzu.
Stellen Sie im Bearbeitungsfenster sicher, dass sich der Cursor am Ende des TIP/T1A90B-180-Befehls befindet.
Öffnen Sie das Dialogfeld Parametereinstellungen durch Auswahl von Bearbeiten | Einstellungen | Parameter.
Klicken Sie auf die Registerkarte Sicherheitsebene.
Stellen Sie für den Bereich Aktive Ebene die folgenden Elemente ein:
Achse auf YMINUS
Wert auf -40
Stellen Sie für die Durchgangsebene die folgenden Elemente ein:
Achse auf XPLUS
Wert auf 100
Markieren Sie das Kontrollkästchen Sicherheitsebenen aktiv (EIN).
Klicken Sie auf Übernehmen und dann auf OK, um das Dialogfeld zu schließen.
Klicken Sie das Symbol Sicherheitsebene anzeigen (

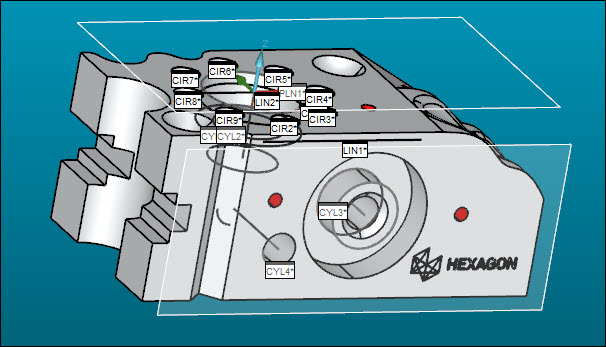

) erneut, um die Sicherheitsebenen anzuzeigen. Sie sollten so aussehen:
Klicken Sie das Symbol Sicherheitsebene anzeigen () erneut, um die Sicherheitsebenen auszublenden.
Fahren Sie mit dem nächsten Schritt fort: "Befehl für Bewegungspunkt hinzufügen"
