Konfiguration des Grafikfensters

In diesem Schritt werden im Dialogfeld Ansicht einrichten die Ansichten im Grafikfenster geändert.

1. Um dieses Dialogfeld Grafikmodus zu öffnen, klicken Sie auf die Schaltfläche Ansicht einrichten () oder wählen Sie Bearbeiten | Grafikfenster | Ansicht einrichten.

2. Klicken Sie im Dialogfeld Ansicht einrichten auf die zweite Schaltfläche (obere Reihe, zweite Schaltfläche von links) und richten Sie ein horizontal geteiltes Fenster ein:

Schaltfläche

3. Wählen Sie aus der blauen Liste im Bereich Ansichten den Eintrag Z+ und markieren Sie Schattiert. Dies zeigt den oberen Teil des Bildschirms in der Ausrichtung Z+.

4. Wählen Sie aus der roten Liste im Bereich Ansichten den Eintrag Y- und markieren Sie Schattiert. Dies zeigt den unteren Teil des Bildschirms in der Ausrichtung Y-.

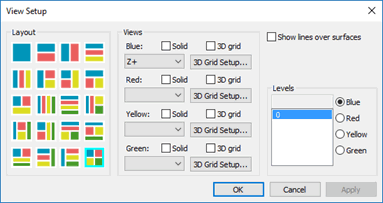

5. Das Dialogfeld sollte so aussehen:

6. Klicken Sie auf die Schaltfläche Übernehmen, damit PC-DMIS das Grafikfenster mit den beiden ausgewählten Ansichten aktualisiert. Da Sie das Werkstück noch nicht vermessen haben, zeichnet PC-DMIS nichts im Grafikfenster. Der Bildschirm wird jedoch nach den von Ihnen gewählten Sichten aufgeteilt.

Diese Anzeigeoptionen wirken sich nur darauf aus, wie PC-DMIS das Werkstück auf dem Bildschirm anzeigt. Sie haben keinen Einfluss auf die Messdaten oder Prüfergebnisse.

Konfiguration des Bearbeitungsfensters

Dieser Schritt versetzt das Bearbeitungsfenster in den Befehlsmodus.

Wählen Sie Ansicht | Befehlsmodus, um das Bearbeitungsfenster in den Befehlsmodus zu versetzen.
