Definieren eines Tasters

Für dieses Tutorial muss Ihr Taster diese beiden Tasterwinkel unterstützen. Sie müssen kalibriert werden:

Alternativ können Sie einen Sterntaster mit Tastspitzen verwenden, der die Oberseite und die Vorderseite des Werkstücks messen kann. Wenn Ihr Messtaster auf Ihrer Maschine beides kann, stellen Sie einfach sicher, dass der Messtaster im Dialogfeld Taster-Hilfsprogramme (Einfügen | Hardware-Definition | Taster) mit dem übereinstimmt, was sich auf Ihrem KMG befindet.

Beachten Sie, dass die Anweisungen im weiteren Verlauf dieses Tutorials davon ausgehen, dass Sie einen Taster mit einem DSE mit den oben genannten kalibrierten Winkeln verwenden.

Weitere Informationen

Dieses Tutorial verwendet eine kalibrierte, stufenlos verstellbaren Taster PH10MQH mit einer 2 mm Rubinspitze auf einem 50 mm Schaft. Die Informationen hier erklären, wie man einen ähnlichen Taster auswählt oder erstellt.

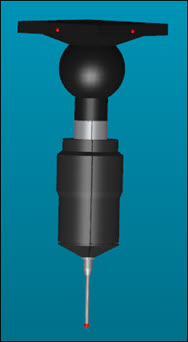

Stufenlos verstellbarer Taster PH10

Ihre Tasterdefinition muss diese beiden aktiven Tastspitzenwinkel besitzen. Sie müssen kalibriert werden:

T1A0B0
T1A90B-180

Der Kalibriervorgang der Tastspitzen ist nicht Gegenstand dieses Tutorials. Wenn Sie eine Tastspitze kalibrieren müssen, beachten Sie den Abschnitt "Tastspitzen kalibrieren" im Kapitel "Einrichten und Verwenden von Tastern".

Wenn das Dialogfeld Taster-Hilfsprogramme nicht geöffnet ist, wählen Sie Einfügen | Hardwaredefinition | Taster, um es aufzurufen.

Im Dialogfeld Taster-Hilfsprogramme müssen Sie einen ähnlichen taktilen Taster auswählen oder erstellen.

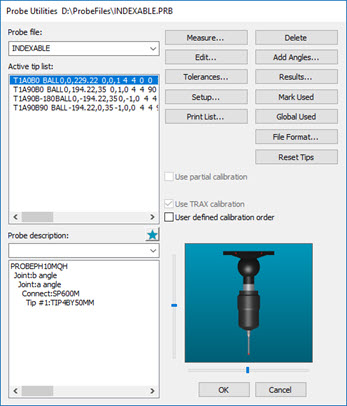

Dialogfeld "Taster-Hilfsprogramme" mit einigen kalibrierten Tastspitzen

Wenn Sie auf OK klicken, verwendet PC-DMIS diesen Taster, um Ihr Werkstück zu vermessen.

Weitere Informationen zur Definition von Tastern finden Sie unter "Definieren von Tastern" im Abschnitt "Einrichten und Anwenden von Tastern".

So wählen Sie einen vorhandenen Taster aus

Wählen Sie im Dialogfeld Taster-Hilfsprogramme den Auswahlpfeil für die Liste Tasterdatei.
Wählen Sie einen Taster. Dieser muss die beiden kalibrierten Tastspitzen oben in diesem Thema besitzen. Kalibrierte Tasterdateien sind in der Liste der aktiven Tastspitzen nicht mit einem Sternchen gekennzeichnet.
Wählen Sie die Tastspitze T1A0B0.
Klicken Sie auf OK.

Neuen Taster erstellen

Gehen Sie im Dialogfeld Taster-Hilfsprogramme wie folgt vor. Mit diesem Verfahren können Sie den Messtaster, eventuelle Verlängerungen und die zu verwendenden Tastspitzenwinkel auswählen. Der Bereich Tasterbeschreibung zeigt die verfügbaren Tasteroptionen in alphabetischer Reihenfolge an.

Geben Sie im Feld Tasterdatei oben im Dialogfeld einen Namen für den Taster ein.
Wählen Sie Kein Taster definiert aus dem Bereich Tasterbeschreibung aus.
Wählen Sie in der Liste Tasterbeschreibung den gewünschten Tasterkopf aus und drücken Sie die Eingabetaste.
Wählen Sie Leere Verbindung Nr. 1 und fahren Sie dann mit der Auswahl der notwendigen Tasterteile fort, bis der Taster vollständig ist.

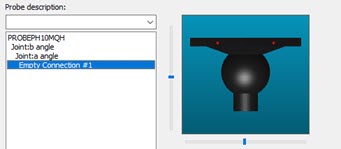

Zeile Leere Verbindung Nr. 1

Ihr fertiger Taster muss die beiden oben genannten kalibrierten Tastenspitzen besitzen.
Wenn Sie fertig sind, klicken Sie auf die Schaltfläche OK, um Ihren Taster zu speichern und das Dialogfeld Taster-Hilfsprogramme zu schließen. PC-DMIS fügt einen TASTERLADEN-Befehl in das Bearbeitungsfenster ein, der auf diesen Taster zeigt.
Suchen Sie im Bereich der Symbolleiste die Symbolleiste Einstellungen und sehen Sie sich die Liste Tastspitzen an. Dort erscheint auch die definierte Tastspitze.

Um dieses Video ansehen zu können, müssen Sie über eine aktive Verbindung zum Internet verfügen.

Sie können ebenso auf das Symbol Tasterassistent () auf der Symbolleiste des Assistenten klicken und Ihren Taster so definieren. Mit dem Tasterassistenen können Sie Ihren Taster auf einfachere Art und Weise definieren.

Sobald Sie einen Taster mit den oben genannten kalibrierten Spitzen haben, definiert der nächste Schritt, welche Elemente für die Ausrichtung zu messen sind.
