Erstellen einer Netz-/CAD-Ausrichtung

Gehen Sie zur Erstellung einer 'Netz an CAD'-Ausrichtung so vor:

1. Stellen Sie sicher, dass im Grafikfenster ein importiertes CAD-Modell, und in der Messroutine ein NETZ-Befehl vorhanden sind. Diese Elemente sind zur Ausrichtung eines Netzes am CAD erforderlich.

2. Wählen Sie die Menüoption Einfügen | Netz | Ausrichtung oder wählen Sie die Schaltfläche Netzausrichtung () auf der Symbolleiste Netz. Sie können dieses Dialogfeld auch aufrufen, indem Sie den Befehl MESHCADBF im Befehlsmodus des Bearbeitungsfensters zwischen die Befehle AUSRICHTUNG/START und AUSRICHTUNG/ENDE eingeben. Das Dialogfeld Netz-/CAD-Ausrichtung wird geöffnet:

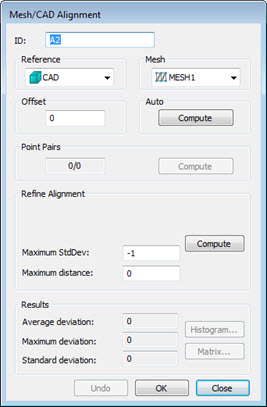

Dialogfeld Netz/CAD-Ausrichtung

Eine vollständige Beschreibung des Dialogfeldes Netz/CAD-Ausrichtung finden Sie unter "Beschreibung zum Dialogfeld "Netz/CAD-Ausrichtung"" in der Dokumentation von PC-DMIS Laser.

3. Im Grafikfenster erscheint eine vorübergehende und aufgeteilte Bildschirmansicht mit dem CAD-Modell und dem Netz. In diesem geteilten Bildschirm können Sie die ablaufende Ausrichtung beobachten. Wählen Sie Ihren Bezugspunkt von der Auswahlliste Bezug. Normalerweise ist entweder das CAD-Modell selbst oder ein definiertes Netz verfügbar. Das Netz ist am ausgewählten Bezug ausgerichtet.

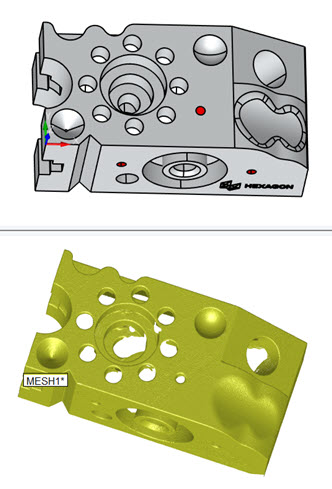

Aufgeteilte Bildschirmansicht mit dem CAD-Modell im oberen Teil des Bildschirmes und das Netz in der unteren Ansicht.

4. Wenn in Ihrer Messroutine mehr als ein Netz vorhanden ist, wählen Sie das Netz aus der Liste Netz aus.

5. Führen Sie die Ausrichtung durch:

1. Klicken Sie im Bereich Auto auf die Schaltfläche Berechnen. Sie sollten diese Funktion nur dann verwenden, wenn Sie über einen vollständigen Scan der externen Flächen des Werkstückes verfügen. Dadurch wird automatisch eine Ausrichtung des Netzes am CAD vorgenommen und auch eine Verfeinerung der Ausrichtung während deren Erzeugung durchgeführt.

2. Wenn die autom. Berechnung keine gute Ausrichtung ergibt, können Sie im Bereich Punktepaare eine Grobausrichtung durchführen. Damit bringen Sie das Netz nah genug zum CAD, wenn es nicht bereits nah ist. Sie können die Ausrichtung bei Bedarf weiter verfeinern. Sie sollten diesen Ausrichtungstyp verwenden, wenn das Netz unvollständig ist, oder wenn es Scandaten enthält, die zu einer Spannvorrichtung, dem Tisch oder ähnlichen Elementen gehören.

1. Klicken Sie auf dem Netz auf die gewünschte Anzahl von Punkten.

2. Klicken Sie auf entsprechende Stellen auf dem CAD-Modell.

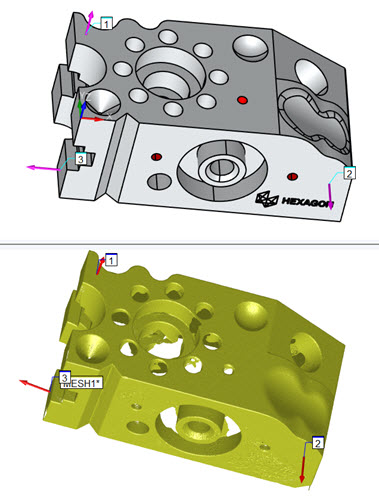

   Geteilte Ansicht mit ausgewähltem CAD-Punkten (oben) und entsprechenden Netzpunkten (unten)

3. Je mehr Punkte Sie um die verschiedenen Bereiche des Modells und des Netzes aufnehmen, desto besser wird die Grobausrichtung.

4. Klicken Sie auf Berechnen, um die Grobausrichtung zu erstellen.

3. Als Nächstes verwenden Sie den Bereich Ausrichtung verfeinern immer dann, wenn Sie die Ausrichtung verfeinern möchten. Dadurch wird das Netz an Ihr CAD-Modell angenähert. Um eine gute Feinausrichtung zu erzielen, sollten sich die Netzpunkte nach der anfänglichen Grobausrichtung nah genug an den CAD-Punkten befinden.

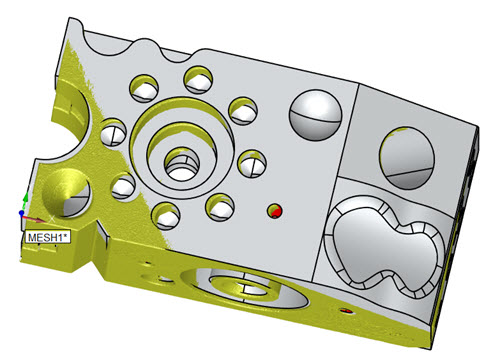

   Beispiel einer Grobausrichtung für Netz-an-CAD, die eine Verfeinerung erfordert

1. Definieren Sie die Gesamtzahl der zufälligen Stützpunkte für die Verwendung in jeder Wiederholung im Feld Gesamtpunkte.

2. Definieren Sie die Anzahl der Wiederholungen im Feld Maximale Iterationen.

3. Definieren Sie die maximale Standardabweichung für die Ausführung der Auto-Ausrichtung zwischen den Punkten im Netz und dem CAD-Modell im Feld Max. Std.-Abw.. Wenn der Auto-Ausrichtungsbefehl ausgeführt wird, und die Standardabweichung der Netz/CAD-Abweichungen den maximal definierten Wert überschreitet, können Sie Punktepaare auswählen, um die Ausrichtung zu verbessern. Der Standardwert "-1" stet für eine unbegrenzt zulässige Standardabweichung.

4. Definieren Sie den maximalen Abstand der Punkte vom CAD, der zur Besteinpassung verwendet wird. Der Standardwert lautet "0". In diesem Fall wird ein interner maximaler Abstand abhängig von der Größe des Netzes verwendet.

5. Klicken Sie auf Berechnen, um die Ausrichtung zu verfeinern.

6. Wird ein Teil des Netzes nicht akkurat mit dem CAD ausgerichtet, können Sie auf die Schaltfläche Rückgängig klicken und denselben Ausrichtungstyp mit zusätzlichen Parametern erneut berechnen; oder aber Sie versuchen eine andere Ausrichtung.

7. Wenn Sie ein Flächenmodell eines Blechwerkstückes besitzen und Sie eine Ausrichtung zu den Versatzflächen vornehmen wollen, definieren Sie einen Versatz, der der konstanten Stärke des Blechwerkstückes entspricht.

8. Verwenden Sie den Bereich Ergebnisse zur Bestimmung darüber, wie gut das Netz mit dem CAD-Modell ausgerichtet wurde. Passen Sie ggf. die Werte für Versatz oder Feinausrichtung an, um die Ausrichtung zu verbessern. Sobald Änderungen vorgenommen wurden, müssen Sie die Schaltfläche Berechnen klicken, sodass die neuen Werte für die Ausrichtung übernommen werden.

9. Wenn Sie mit der Ausrichtung zufrieden sind, klicken Sie auf Erzeugen. PC-DMIS schließt die vorübergehend aufgeteilte Bildschirmansicht und fügt einen Befehl MESHCADBF in das Bearbeitungsfenster ein. Weitere Informationen zum Bearbeitungsfenster-Befehl finden Sie im Abschnitt "Befehlsmodus-Text MESHCADBF".

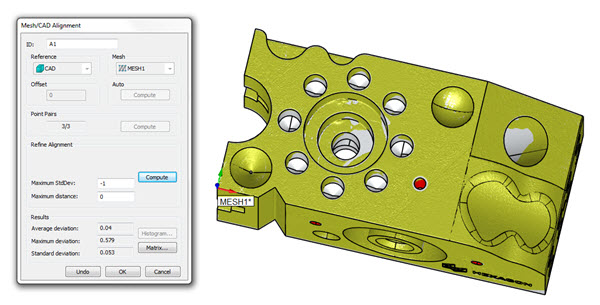

Beispiel für eine abgeschlossene Netz-zu-CAD-Ausrichtung
