Erstellen eines Netzelementes

Sie können ein Gitternetz oder ein 3D-Netz aus dem Dialogfeld Netz erstellen erstellen.

Die Netz-Lizenz muss aktiviert sein, um diese Option nutzen oder sehen zu können.

Folgen Sie einem dieser Verfahren, um das entsprechende Netz-Element zu erstellen:

Das 3D-Netz ist die bevorzugte Methode und führt typischerweise zu einem besseren Netz. Das Design der Methode Gitternetz ist für Sie, wenn der Scan der ursprünglichen PW die Punktewolken-Option Netzanzeige verwendet hat. Wenn Sie die Methode Gitternetz mit einer PW verwenden und Sie nicht mit der Option Netzanzeige gescannt haben, kann das Ergebnis ein unvollständiges oder schlecht definiertes Netz sein. Das Erstellen eines Netzes ist ein zeitaufwendiger Vorgang.

Weitere Informationen zu den Optionen der Punktewolken-Anzeige finden Sie unter "Bereich Punktewolkenanzeige" in dieser Dokumentation.

Wählen Sie die Menüoption Einfügen | Netz | Element, um das Dialogfeld Netzbefehl zu öffnen. Sie können diese Option auch über die Schaltfläche Netz () auf der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) aufrufen. PC-DMIS zeigt das Dialogfeld Netzbefehl an.

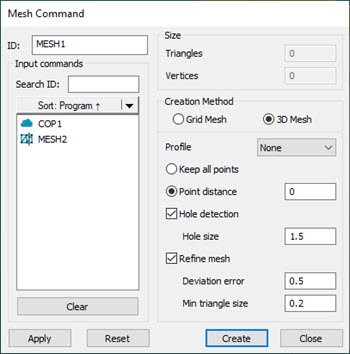

Dialogfeld Netzbefehl - Erstellungsmethode 3D-Netz

Wählen Sie die Elemente und Punktewolken, die vernetzt werden sollen, von der Liste.
Wählen Sie die Option 3D-Netz aus der Liste Erstellungsmethode aus.
Aktualisieren Sie bei Bedarf die Optionen im Bereich Netzparameter:

Profil - Mit dieser Option können Sie aus einer Liste von vorkonfigurierten Vernetzungseinstellungen auswählen:

Keine - Dies ist die Standardoption, mit der Sie alle Vernetzungseigenschaften manuell festlegen können.
Schnell - Diese vorkonfigurierte Vernetzungsoption ermöglicht die schnellste Netzgenerierung.
Normal - Diese vorkonfigurierte Vernetzungsoption ist langsamer und detaillierter als die Option Schnell.
Detailliert - Diese vorkonfigurierte Vernetzungsoption ist langsamer, aber detaillierter als die Vernetzungsoption Normal.

Wenn Sie in der Liste Profil die Option Schnell, Normal oder Detailliert wählen, blendet PC-DMIS alle manuellen Einstellungen in diesem Bereich des Dialogfelds aus.

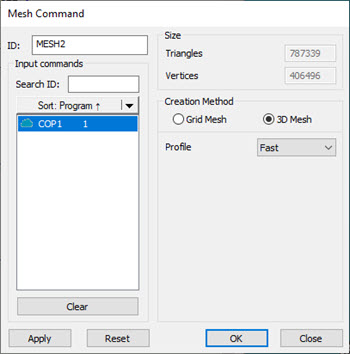

Dialogfeld "Netzbefehl" mit ausgewählter Profiloption Schnell

Profiloptionen, die als "detaillierter" bezeichnet werden, bedeuten, dass PC-DMIS eine größere Anzahl von Dreiecken um Löcher und stark gekrümmte Bereiche Ihres CAD-Modells erzeugt als die vorherige Profiloption.

Alle Punkte behalten - Wenn Sie diese Option wählen, verwendet PC-DMIS alle Punkte in der Punktewolke, um das Netz zu erstellen.

Wenn Sie die Option Alle Punkte behalten wählen, benötigt PC-DMIS mehr Verarbeitungszeit, um die Punktewolke zu vernetzen.

Punkteabstand - Dieser Wert definiert den Mindestabstand zwischen benachbarten Punkten, mit dem die Software die Eckpunkte jedes Dreiecks im Netz erzeugt.

Die Option Punktabstand ist die Standardeinstellung und bevorzugte Einstellung. Wenn Sie diese Option wählen, projiziert PC-DMIS ein "Gitter" dieser Größe auf das Netz und nimmt NUR die besten Punkte in jedem Gitterelement.

Kontrollkästchen Locherkennung - Wenn dieses Kontrollkästchen markiert ist, bestimmt PC-DMIS, wann Punkte auf Basis des Wertes Kantengröße ausgelassen werden.

Lochgröße - Diese Einstellung definiert die minimale Loch- oder Spaltgröße während eines Scans. Weitere Details zu dieser Option finden Sie unter "Bereich Datenfilter" in dieser Dokumentation.

Kontrollkästchen Netz verfeinern - Wenn dieses Kontrollkästchen markiert ist, werden die folgenden Parameter zur Verfeinerung des Netzes verwendet:

Abweichungsfehler - Dieser Eingabewert bestimmt den maximalen Abstand eines Punktes vom Netz, um für das Netz berücksichtigt zu werden.
Min. Dreiecksgröße - Der Eingabewert bestimmt die mögliche Mindestgröße für ein Dreieck auf Grundlage der geprüften Punkte.

Um alle Änderungen im Dialogfeld Netzbefehl zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Klicken Sie auf Erstellen, um den neuen Netzbefehl zu erzeugen.

Wählen Sie die Menüoption Einfügen | Netz | Element, um das Dialogfeld Netzbefehl zu öffnen. Sie können diese Option auch über die Schaltfläche Netz () auf der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) aufrufen. PC-DMIS zeigt das Dialogfeld Netzbefehl an.

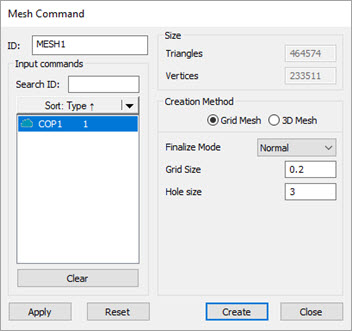

Dialogfeld Netzbefehl - Erstellungsmethode Gitternetz

Im Bereich Größe können die Anzahl der Dreiecke und Scheitelpunkte für das Netzelement definiert werden.

Im Abschnitt Erstellungsmethode können Sie zwischen den Erstellungsmethoden Gitternetz und 3D-Netz wählen.

Wählen Sie die Elemente und Punktewolken, die vernetzt werden sollen, von der Liste.
Wählen Sie die Option Gitternetz aus der Liste Erstellungsmethode aus.
Wählen Sie die Option Abschlussmodus aus der Liste aus. Die gewählte Option definiert den Betrag, um den PC-DMIS die Netzdarstellung reduziert und glättet. Verfügbare Optionen:

Präzise (geringste Glättung)
Normal
Glatt (größte Glättung)

Weitere Details zu dieser Option finden Sie unter "Bereich Punktewolkenanzeige" in dieser Dokumentation.

Geben Sie einen Wert in das Feld Gittergröße ein. Dieser Wert definiert die Größe jedes Dreiecks im Netzdarstellungsgitter. Weitere Details zu dieser Option finden Sie unter "Bereich Punktewolkenanzeige" in dieser Dokumentation.
Geben Sie einen Wert in das Feld Lochgröße ein. Diese Einstellung definiert die minimale Loch- oder Spaltgröße während eines Scans. Weitere Details zu dieser Option finden Sie unter "Bereich Datenfilter" in dieser Dokumentation.
Um alle Änderungen im Dialogfeld Netzbefehl zu übernehmen, klicken Sie auf die Schaltfläche Übernehmen. Klicken Sie auf Erstellen, um den neuen Gitternetzbefehl zu erzeugen.
