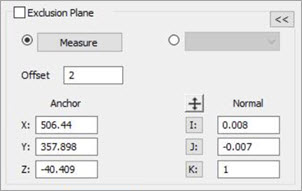

Ausschlussebenen sind nützlich, um alle Punkte innerhalb des definierten Bereiches einer Ebene zu entfernen. Aktivieren Sie dieses Element, indem Sie auf das Kontrollkästchen Ausschlussebene klicken, wobei es mit einem Häkchen versehen wird.
Sie können auf die Schaltfläche Einklappen
klicken, um Abschnitte des Dialogfelds Einstellungen Laserdatenerfassung auszublenden, oder auf die Schaltfläche Erweitern
, um ausgeblendete Abschnitte des Dialogfelds anzuzeigen.
Wenn Sie das Kontrollkästchen Ausschlussebene aktivieren, aktiviert die Software die Schaltfläche Parameter für die Datenerfassung in der Punktwolke (
) für die definierte Ausschlussebene. Wenn sich die Schaltfläche in der Symbolleiste im aktiven Zustand befindet, ist die Filterung aktiviert. Nach der Aktivierung wird die Ausschlussebene bei der nächsten Ausführung Ihrer Messroutine verwendet.
Sie sehen, ob Ihre Ausschlussebene in Ihrer Messroutine aktiv ist, am Status der Schaltfläche Parameter für die Datenerfassung in der Punktwolke auf der Symbolleiste QuickCloud oder Punktewolke. Wenn diese Schaltfläche gedrückt ist, ist die Ausschlussebene aktiv, ansonsten nicht.
Die Ausschlussebene kann auf drei verschiedene Arten definiert werden:
1. Messen
Verwenden Sie einen Berührungstaster oder Lasertaster, um die Ausschlussebene zu messen.
Klicken Sie auf die Schaltfläche Messen und nehmen Sie daraufhin drei Messpunkte mit einem Berührungstaster auf, um die Ausschlussebene zu messen. Scannen Sie den Bereich der Ebene mit einem Lasertaster. Ist bereits eine Ausrichtung vorhanden, wird die Ebene in dieser Ausrichtung automatisch definiert. Wenn nicht, wird die Ebene mit den Maschinenkoordinaten definiert werden. Wird dies geändert, muss die Ebene neu definiert werden.
2. Eingabe von XYZ- und IJK-Werten
Die Ausschlussebene kann durch ihren Normalvektor sowie einen Ankerpunkt definiert werden. Die Ausschlussebene ist nicht von der Datenfilterung betroffen.
So definieren Sie eine Ausschlussebene:
Bearbeiten Sie ggf. die XYZ-Ankerposition.
Klicken Sie auf die Schaltfläche I, J oder K, zu der Ihre Ebene relativ ist und bearbeiten Sie ggf. den Wert. Sie können die Richtung des Nennwertes mit der Schaltfläche Richtung umkehren
automatisch ändern.
Wenn sich PC-DMIS im Online-Modus befindet, können Sie auf die Schaltfläche Messen klicken, um Ihre definierte Ausschlussebene zu messen.
Klicken Sie auf OK, um Ihre Einstellungen zu speichern.
3. Wählen Sie eine vorhandene Ebene aus
Wählen Sie eine vorhanden Ebene (eine Ebene, die bereits in der Messroutine existiert) aus der Liste Ausschlussebenen-Element aus. Die Felder Anker- und Normalenvektor werden entsprechend aktualisiert.
Durch die Auswahl einer bereits vorhandenen Ebene wird diese Ebene zur neuen Ausschlussebene für die PW, wenn die Messroutine erneut ausgeführt und die Ebene neu gemessen wird. Diese Funktion ist hilfreich bei verfahrbaren Geräten, wenn das Gerät verschoben wird, oder wenn das Werkstück an eine andere Fläche verfahren wird.
Versatz - Damit wird die Ebene um den eingegebenen Wert (in Maßeinheiten der Messroutine) in eine definierte Nennrichtung verschoben.
