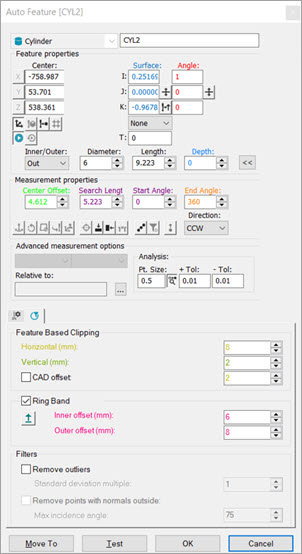

Dialogfeld "Auto Element" - Zylinder
So messen Sie einen Zylinder mit einem Lasertaster:
Öffnen Sie das Dialogfeld Auto-Elemente und wählen Sie die Option Zylinder aus.
Wählen Sie Innen oder Aussen von dem Feld Innerer/Äusserer.
Wählen Sie eine der folgenden Optionen:
Klicken Sie auf die CAD, um die Lage und den Vektor des Zylinders zu definieren. Geben Sie danach alle fehlenden Information ein.
Geben Sie alle theoretischen Informationen zu X, Y, Z, I, J, K, innere/äußere Werte, Durchmesser, Länge, Tiefe und andere Parameter manuell ein.
Bewegen Sie die Maschine mittels der Registerkarte Laser des Grafikfensters zur Zylinderposition. Klicken Sie als nächstes im Bereich Elementeigenschaften auf Punkt von Maschine lesen
. Geben Sie anschließend alle fehlenden Information wie Innen-/Außenwert, Durchmesser, Länge und andere Parameter manuell ein.
Geben Sie im Bereich Messeigenschaften den Mittenversatz, die Suchlänge, den Startwinkel, den Endwinkel und die Richtung ein.
Die Eigenschaften Startwinkel und Endwinkel sind hilfreich, wenn Sie Teile eines Zylinders messen müssen. Dies ist besonders dann der Fall, wenn:
Der Startwinkel und der Endwinkel bereits im CAD definiert sind.
Das CAD-Modell definiert bereits einen kompletten Zylinder, aber die eigentlichen Punktewolkendaten sind nicht vollständig.
Das CAD-Modell definiert den Startwinkel und den Endwinkel falsch.
Um die Eigenschaften Startwinkel und Endwinkel zu definieren, verwenden Sie eine der folgenden Methoden:
Erlernen Sie diese mit einem einzigen Klick vom CAD-Modell.
Verwenden Sie das Dialogfeld, um die Werte manuell einzugeben oder verwenden Sie die Drehknöpfe, um die Werte zu erhöhen oder zu verringern.
Sie können die vorhandenen Werte bearbeiten und den Wert Richtung im Dialogfenster auswählen.
Diese Parameter werden dann an PC-DMIS übergeben, um das Element zu extrahieren.
Geben Sie alle notwendigen Angaben in die Registerkarten der Taster Werkzeugleiste ein. Sie müssen dafür die Eigenschaften-Registerkarten von Laserscan, Laserfilterung und Laserschnitt auswählen, um die Angaben einzugeben.
Klicken Sie je nach Bedarf auf die Schaltfläche Test, um das Element zu testen.
ACHTUNG: Wenn Sie das tun, bewegt sich die Maschine. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern. Um Beschädigungen an der Hardware zu vermeiden, lassen Sie die Maschine langsamer laufen.
Klicken Sie die Schaltfläche Erzeugen und dann Schliessen.
Die Lage und der Richtungsvektor des Elementes definiert die Mittelachse des Zylinders.
