Schaltfläche Auto-Extrempunkt
Mit der Option Auto-Extrempunkt können Sie einen benutzerdefinierten Suchbereich auf dem Werkstück nach dem höchsten Punkt (Extrempunkt) in der aktuellen Arbeitsebene durchsuchen. Damit wird der Bereich automatisch nach dem höchsten Punkt durchsucht. Es sucht nicht nach bestehenden Punkten in Ihrer Messroutine.
Wenn Sie ein Extrempunktelement ausführen, sucht PC-DMIS nach dem Extrempunkt und gibt diesen innerhalb des vorgegebenen Suchbereichs zurück. Das Suchergebnis ist ein einzelner Punkt, der durch die Koordinaten X, Y, Z und den Antastvektor definiert wird.

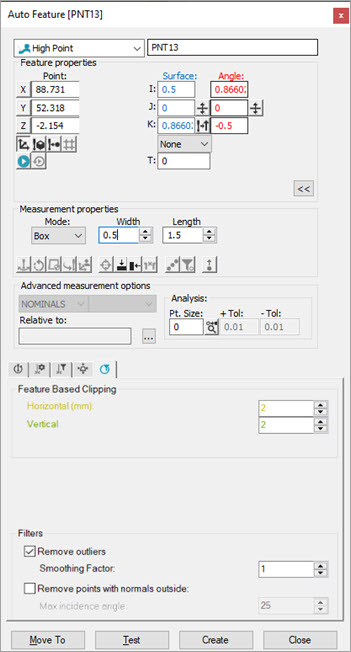

Dialogfeld "Auto Element" - Extrempunkt
So messen Sie einen Laser-Extrempunkt mit einem Lasersensor:
Rufen Sie das Dialogfeld Auto-Element (Einfügen | Element | Auto | Punkt) auf und klicken Sie auf die Option Extrempunkt. Sie können auch über die Symbolleisten Auto-Elemente oder QuickMeasure (Ansicht | Symbolleisten) darauf zugreifen.
Wählen Sie eine der folgenden Optionen:
Klicken Sie das CAD im Grafikfenster, um die Position und den Vektor des Punktes zu definieren. Geben Sie danach alle fehlenden Information ein.
Bewegen Sie die Maschine mittels der Registerkarte Laser des Grafikfensters zur Punktposition. Klicken Sie als nächstes im Bereich Elementeigenschaften auf die Schaltfläche Punkt von Maschine lesen (
). Geben Sie danach alle fehlenden Information ein.
Geben Sie alle theoretischen Informationen für X, Y, Z, I, J, K, Durchmesser, Tiefe usw. ein.
Wählen Sie dazu im Bereich Messeigenschaften in der Liste Modus entweder Kasten oder Kreis. Weitere Informationen zu diesem Bereich finden Sie im Kapitel "Bereich Messeigenschaften" in der Hauptdokumentation von PC-DMIS.
Wenn Sie in der Liste Modus die Option Kasten auswählen, definiert PC-DMIS einen rechteckigen Suchbereich, um das Extrempunkt-Element zu bestimmen. Sie können die Felder Breite und Länge verwenden, um den Bereich zu definieren.
Wenn Sie in der Liste Modus die Option Kreis auswählen, definiert PC-DMIS einen kreisförmigen Suchbereich, um das Extrempunkt-Element zu bestimmen.
Klicken Sie auf der Registerkarte Laserscan-Eigenschaften der Taster-Werkzeugleiste auf die Schaltfläche Abgesonderte Punkte anzeigen (

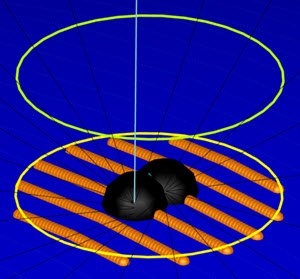

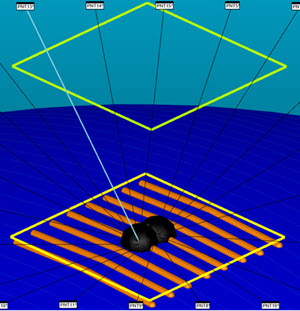

), um die segregierten Punkte innerhalb des Suchbereichs anzuzeigen, wie in den beiden obigen Bildern dargestellt.
Wählen Sie aus der Liste Referenz das Punktwolken (PW)- oder Netz-Element aus, aus dem der Hochpunkt extrahiert werden soll, oder wählen Sie Deaktivieren für eine direkte Messung.
Sie müssen dafür die Registerkarten von Laserscan-Eigenschaften, Laserfilterungs-Eigenschaften und Laser Ausschnittsbereich-Eigenschaften der Taster-Werkzeugleiste anwählen, um alle erforderlichen Angaben einzugeben.
Sie können auf die Schaltfläche Test klicken, um das Element zu testen, bevor Sie es erstellen.
ACHTUNG: Wenn Sie das tun, bewegt sich die Maschine. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern. Um Beschädigungen an der Hardware zu vermeiden, lassen Sie die Maschine langsamer laufen.
Klicken Sie auf Erzeugen und dann auf Schließen.
