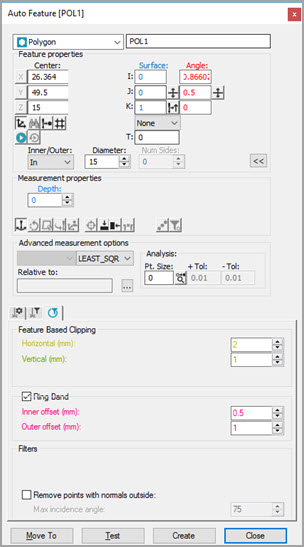

Dialogfeld "Auto-Element" - Vieleck
Aktuell kann dieses Dialogfeld nur zur Messung von sechseckigen Elementen (einem Vieleck mit 6 Seiten) verwendet werden.
So messen Sie ein sechseckiges Element mit einem Lasertaster:
Öffnen Sie das Dialogfeld Auto Elemente und wählen Sie die Option Vieleck aus.
Wählen Sie eine der folgenden Optionen:
Klicken Sie mehrmals auf das CAD, um die Lage und den Vektor des Vielecks zu definieren. Geben Sie danach alle fehlenden Information ein.
Bewegen Sie die Maschine mittels der Registerkarte Laser des Grafikfensters zur Kugelposition. Klicken Sie die Schaltfläche Punkt von Position lesen (
). Geben Sie die restlichen Informationen, wie z.B. den Durchmesser, manuell ein.
Geben Sie alle theoretischen Informationen für X, Y, Z, I, J, K, Durchmesser und alle anderen Parameter manuell ein.
Geben Sie alle notwendigen Angaben in die Registerkarten der Taster Werkzeugleiste ein. Sie müssen dafür die Eigenschaften-Registerkarten von Laserscan, Laserfilterung und Laserschnitt auswählen, um die Angaben einzugeben.
Klicken Sie je nach Bedarf auf die Schaltfläche Test, um das Element zu testen.
ACHTUNG: Wenn Sie das tun, bewegt sich die Maschine. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern. Um Beschädigungen an der Hardware zu vermeiden, lassen Sie die Maschine langsamer laufen.
Klicken Sie auf Erzeugen und dann auf Schließen.
