Netz-EXPORT-Operator

Exportieren von Netzdaten

Um Netzdaten mit dem Netz-Vorgang EXPORT zu exportieren:

  1. Klicken Sie in der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) auf die Schaltfläche Netz bearbeiten (), um das Dialogfeld Netz bearbeiten zu öffnen.

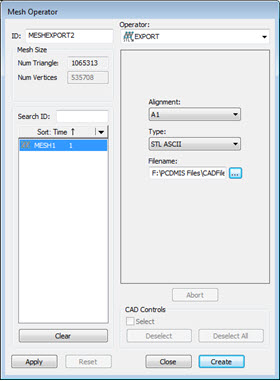

Dialogfeld "Netz bearbeiten" - Export-Operator

  1. Wählen Sie in der Liste Operator die Option EXPORT.

  2. Wählen Sie im Feld Elementliste das Netz aus.

  3. Bestimmen Sie die zu verwendenen Optionen. Die Netz-EXPORT-Funktion verwendet die folgenden Optionen:

Ausrichtung: Diese Option bestimmt den Typ der Ausrichtung, der beim Export der Daten enthalten sein soll.

Typ: Diese Liste bietet die Möglichkeit, den Dateityp für den EXPORT-Operator festzulegen. Die Optionen für den Dateityp des EXPORT-Operators sind STL ASCII und STL Bin, um das Netz-Datenobjekt zu exportieren.

Wenn Sie Netzquerschnitte definiert haben, enthält die Liste eine dritte Option namens IGES. Sie können auch auf die Schaltfläche Netzquerschnitt in IGES exportieren in der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) klicken, um diesen Vorgang auszuführen. Weitere Informationen zum Netz-Querschnitts-Operator finden Sie im Abschnitt "Netz-Operator QUERSCHNITT" in dieser Dokumentation.

Dateiname: Definiert den Dateinamen der Exportdatei. Geben Sie den Pfad und Dateinamen ein oder verwenden Sie die Schaltfläche Durchsuchen, um zur Datei zu navigieren.

  1. Klicken Sie auf Erstellen und PC-DMIS fügt den Befehl EXPORT in das Bearbeitungsfenster ein. Der Befehl lautet MESH/OPER,EXPORT. Die Netzdaten werden in die Datei im Feld Dateiname exportiert.

Zum Beispiel:

MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\PCDMIS FILES\STL\TEST1_STL.STL,

REF,NETZ1,,

Exportieren von Netzquerschnittsdaten im IGES-Format

Zum Exportieren von Netzquerschnittsdaten im IGES-Format:

  1. Klicken Sie auf die Schaltfläche Netz-Operator in der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) oder wählen Sie sie aus dem Menü (Einfügen | Netz | Vorgang), um das Dialogfeld Netz bearbeiten zu öffnen.

  2. Wählen Sie in der Liste Operator den Operator Netz exportieren aus.

  3. Wählen Sie in der Liste Typ die Option IGES. Die Software zeigt alle Netzquerschnitte im Feld Elementliste an.

  4. Wählen Sie die Querschnitte im Feld Elementliste aus, die Sie exportieren möchten.

  5. Klicken Sie auf Übernehmen und dann auf Erstellen, um den Export von Netzquerschnitten im IGES-Format abzuschließen.

  6. Klicken Sie auf Schließen, um zum Hauptbildschirm von PC-DMIS zurückzukehren.
