Wenn Sie EXPORT COPOPER mit einem Querschnitt mit IGES-Typ wählen, exportiert PC-DMIS die ausgewählten Querschnitte als B-Spline-Kurve mit IGES-Typ 126.

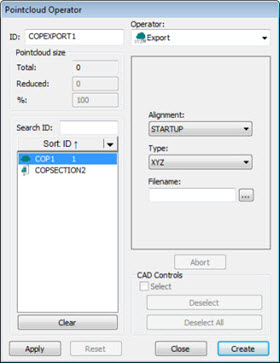

Dialogfeld Punktwolkenoperator - Punktewolke-Export-Operator
Die Punktewolke-Export-Funktion exportiert die Daten in einem PW- oder Operator-Befehl in einem bestimmtem Format in eine externe Datei. Das Dialogfeld dieser Funktion ist ähnlich der Funktion Punktewolke-IMPORT.
Um den Vorgang Punktewolken-Export auf eine Punktwolke anzuwenden, klicken Sie in der Symbolleiste Punktewolke auf XYZ (
), IGS (
) oder PSL (
). Sie können auch die Menüoption Datei | Exportieren | Punktewolke wählen. Die Software zeigt das Dialogfeld Punktewolke-Daten exportieren an.

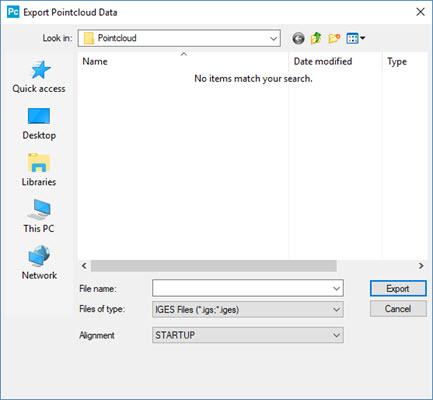

Dialogfeld 'Punktewolkedaten exportieren'
Die Punktewolken-EXPORT-Funktion verwendet die folgenden Optionen:
Dateiname - Diese Option gibt den Namen der Exportdatei an.
Dateien vom Typ - Diese Option gibt das Datenformat für den Exportvorgang an. Verfügbare Typen sind: XYZ, IGES oder PSL (Polyworks).
Für den Export von XYZ-Dateitypen können Sie das zu verwendende Trennzeichen definieren. Weitere Informationen finden Sie unter "ExportXYZSeparator im Abschnitt "Punktewolkenvorgänge" in der Dokumentation von PC-DMIS Einstellungseditor.
Ausrichtung - Diese Option bestimmt den Typ der Ausrichtung, der beim Export der Daten enthalten sein soll.
Klicken Sie auf Erstellen, um einen Befehl COP/OPER,EXPORT in das Bearbeitungsfenster einzufügen.
Zum Beispiel:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/DATAOUT.IGS,SIZE=1623201
REF,PW1,,
Geben Sie den Datenformattyp im Befehl FORMAT und den Namen und Pfad der Ausgabedatei im Befehl DATEINAME an und verweisen Sie dann auf den PW-Befehl, der die Daten enthält. Wurde ein Filter auf den PW-Befehl angewendet, sollte anstatt des originalen PW-Befehles der PWFILTER-Befehl für den Export ausgewählt werden.
Beispiel: REF, PWFILTER1, anstatt REF, PW1,. Damit wird sichergestellt, dass die exportierte Datei den Filtersatz reflektiert.
COPEXPORT2=COP/OPER,EXPORT,FORMAT=IGES,FILENAME=D:/DATAOUT.IGS,SIZE=0
REF,COPFILTER1,,
Sie können auch mehr als einen Befehlt aus der Befehlliste wählen, um diese in einem Vorgang zu exportieren:
Dialogfeld "Punktewolke-Funktionen" mit mehreren Befehlen
In diesem Fall fügt PC-DMIS den Befehl in das Bearbeitungsfenster ein.
Zum Beispiel:
COPEXPORT1=COP/OPER,EXPORT,FORMAT=XYZ,FILENAME=D:/Dataout.XYZ,SIZE=1246
REF,COPSECTION1,COPSECTION2,COPSECTION3,COPSECTION4,,
