Punktewolken-IMPORT

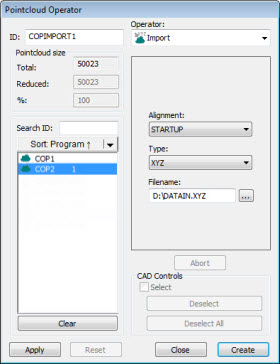

Dialogfeld Punktwolkenoperator - Punktewolke-Import-Operator

Die Funktion Punktewolken-IMPORT importiert Daten aus einer externen Datei in einen PW-Befehl in einem bestimmtem Format. Das Dialogfeld dieser Funktion ist ähnlich der Funktion Punktewolken-EXPORT.

Um den Vorgang Punktewolken-IMPORT auf eine Punktewolke anzuwenden, klicken Sie in der Symbolleiste Punktewolke auf XYZ (), PSL (), STL () oder NSD (). Sie können auch die Menüoption Datei | Importieren | Punktewolke wählen. Die Software zeigt das Dialogfeld Punktewolke-Daten importieren an.

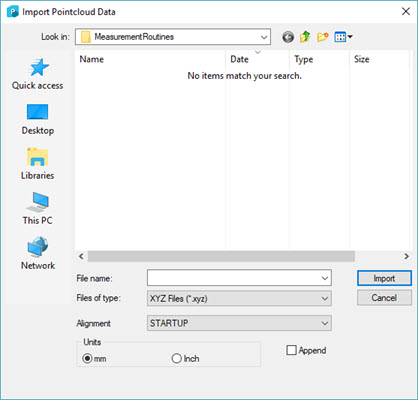

Dialogfeld "Punktewolke-Daten importieren"

Navigieren Sie zur Datendatei der Punktwolke, und klicken Sie auf Importieren.

1. Wählen Sie im Bearbeitungsfenster die PW, der Sie die neuen Daten hinzufügen möchten.

2. Klicken Sie wie oben beschrieben auf die Option Import aus dem Menü oder der Symbolleiste.

3. Aktivieren Sie im Dialogfeld Punktewolkendaten importieren das Kontrollkästchen Anhängen, wenn Sie die neuen PW-Daten zu bestehenden PW-Daten hinzufügen möchten.

4. Klicken Sie auf Importieren.

Die Punktewolken-IMPORT-Funktion verwendet die folgenden Optionen:

Ausrichtung - Diese Option gibt die Art der Ausrichtung an, die beim Import berücksichtigt werden soll.

Typ - Diese Option gibt die Art des Formats an, aus dem die Daten importiert werden. PC-DMIS unterstützt die Dateitypen XYZ, PSL (Polyworks), STL und NSD (3DReshaper).

Dateiname - Diese Option gibt den Namen der Importdatei an.

Einheiten - Verwenden Sie diese Option, um die Einheiten der importierten PW-Daten auszuwählen.

Anhängen - Aktivieren Sie dieses Kontrollkästchen, wenn Sie die importierten Daten an die bestehende PW anhängen möchten. Wenn Sie diese Option nicht wählen, leert PC-DMIS die ersten PW, die es nach der aktuellen Cursorposition im Bearbeitungsfenster findet, und ersetzt sie durch die importierten PW-Daten.

Klicken Sie auf Erstellen, um einen Befehl COP/OPER,IMPORT in das Bearbeitungsfenster einzufügen.
