Wenn Sie einen tragbaren Arm oder Laser-Tracker zum Scannen verwenden, dreht sich PC-DMIS automatisch und zoomt die Punktewolke in Echtzeit im Grafikfenster, um die richtige Ansicht anzuzeigen.
Dies geschieht mit dem Kontrollkästchen Autom. rotieren und den Zoom-Optionen, die sich auf der Registerkarte Laser-Scan-Anzeige-Eigenschaften der Taster-Werkzeugleiste befinden (Ansicht | Andere Fenster | Taster-Werkzeugleiste).
Taster-Werkzeugleiste - Registerkarte 'Laser-Scan-Anzeige-Eigenschaften' mit ausgewählten Optionen 'Autom. rotieren' und 'Auto-Zoom'
PC-DMIS aktiviert standardmäßig die Option Autom. rotieren und die Option Auto im Bereich Vergrößerung.
Kontrollkästchen Autom. rotieren - Wenn dieses Kontrollkästchen aktiviert ist, dreht sich die Punktewolke automatisch im Grafikfenster, basierend auf der Ausrichtung der Laserlinie. Die Drehung erfolgt auch dann, wenn Sie nicht scannen. So können Sie die Scanlinie auf dem Werkstück positionieren, bevor Sie einen Scandurchlauf auslösen. Wenn deaktiviert, erfolgt während des Laserscannens keine Drehung im Grafikfenster.
Bereich Zoom - Sie haben drei Optionen:
Kein - Dadurch wird die automatische Vergrößerung deaktiviert. Die Software verwendet die letzte manuelle benutzerdefinierte Zoom-Einstellung, um den Punktewolken-Scan im Grafikfenster anzuzeigen.
Auto - Wenn diese Option ausgewählt ist, wird das Grafikfenster in eine Nahansicht gezoomt, die in der Mitte der Laserscanlinie zentriert ist. Wenn Sie mehr von dem Teil scannen, wird das Grafikfenster erweitert, um die gesammelten Punktewolken-Daten anzuzeigen.

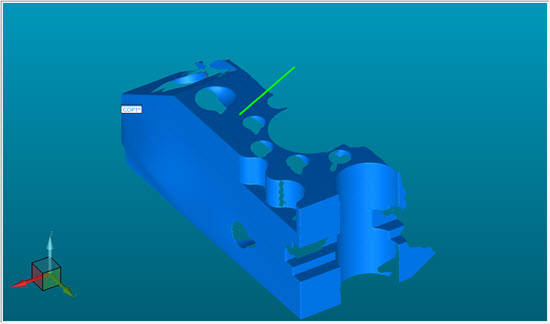

Grafikfenster mit Scanlinie (Option 'Auto-Zoom' aktiviert)
Benutzerdefiniert (%) - Wenn diese Option ausgewählt ist, können Sie den Zoomfaktor einstellen. 100% gibt an, dass der Zoomfaktor mit der tatsächlichen Teilegröße (1:1-Beziehung) eingestellt ist. Sie können einen größeren Zoomfaktor festlegen, um eine Nahaufnahme des Scans zu erhalten. Wenn Sie einen kleineren Zoomfaktor wählen, können Sie mehr von der Punktewolke bei reduzierter Größe sehen. Beispielsweise wäre ein Zoomfaktor von 50 % halb so groß.
Taster-Werkzeugleiste - Registerkarte 'Laser-Scan-Anzeige-Eigenschaften' mit ausgewählten Optionen 'Autom. rotieren' und Zoom-Option 'Benutzerdefiniert (%)'
