Sie können die Eigenschaften für Leica T-Scan-Scanner auf der Registerkarte Tasteroptionen im Dialogfeld Parametereinstellungen (Bearbeiten | Einstellungen | Parameter) einstellen.

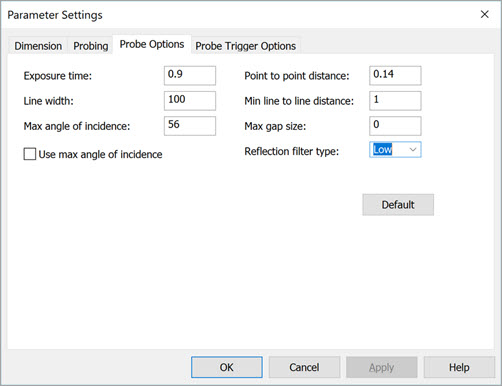

Dialogfeld "Parametereinstellungen – Registerkarte "Tasteroptionen"
Die verfügbaren Optionen sind:
Belichtungszeit - Diese Option definiert die Zeitspanne, die die T-Scan-Kamera für die Belichtung benötigt. Sie können die Belichtungszeit an das zu messende Objekt anpassen. Verwenden Sie für helle Objekte kurze Belichtungszeiten (im Bereich von 0,25 bis 5 ms). Verwenden Sie bei dunklen Objekten längere Belichtungszeiten (bis zu 20 ms).
Linienbreite - Sie können die Breite der Scanlinie auf 40 % der maximalen Breite reduzieren. Wenn Sie eine kleinere Linienbreite wählen, können Sie die Linienfrequenz erhöhen.
Maximaler Einfallswinkel - Diese Option definiert den maximalen Einfallswinkel zwischen dem Laserstrahl und der Objektoberfläche. Die Schnittstellensoftware T-Scan weist jeden Messpunkt zurück, der diesen Wert überschreitet. Je kleiner der Wert, desto weniger Daten erfasst die Software, aber sie führt zu einer höheren Datenqualität.
Kontrollkästchen Max. Einfallswinkel verwenden - Aktivieren Sie dieses Kontrollkästchen, um einen Filter auf die Daten anzuwenden. Der Filter entfernt Punkte, die mit einem Einfallswinkel gemessen wurden, der den angegebenen maximalen Einfallswinkelwert überschreitet. Wie dieser Filter funktioniert, ist in der obigen Beschreibung des maximalen Einfallswinkels beschrieben.
'Punkt-zu-Punkt'-Abstand - Diese Option bestimmt den Abstand zwischen zwei aufeinanderfolgenden Punkten in einer Scanlinie. Gültige Werte sind von 0,035 mm bis einschließlich 10 mm.
Mindestabstand Gerade-zu-Gerade - Hiermit wird der Mindestabstand zwischen zwei aufeinanderfolgenden Scanlinien vorgegeben. Gültige Werte sind von 0 mm bis einschließlich 50 mm.
Max. Spaltgröße - Wenn innerhalb einer Scanlinie Lücken auftreten, können diese automatisch durch Interpolation gefüllt werden. Diese Option legt die maximale Spaltgröße fest, bis zu der die Software eine Lücke automatisch schließt.
Reflexionsfiltertyp - Die verfügbaren Optionen sind: Standard, Niedrig, Mittel und Hoch. Wählen Sie die Einstellung, die am besten zu den Reflexionseigenschaften Ihres Objekts passt.
Schaltfläche Standard - Drücken Sie diese Taste, um die Optionen auf der Registerkarte Tasteroptionen auf ihre Standardwerte zurückzusetzen.
Sobald Sie Ihre Änderungen abgeschlossen haben, klicken Sie auf die Schaltfläche Übernehmen. PC-DMIS fügt die Einstellungen in Ihre Messroutine ein.
Beispiel für die Einstellungen der Tasteroptionen, die Ihrer Messroutine im Bearbeitungsfenster hinzugefügt wurden:
OPTIONTASTER/,PKTZUPKTABSTAND=0.14,LINIEZULINIEABST=1,
MAXWINKEL=56,MAXWINKELVERW=1,FILTERTYP=1,BELICHTUNGSZEIT=0.9,
MAXSPALTGROESSE=0,LINIENSTAERKE=100
