Beschreibung der Durchführung eines kontinuierlichen Scans mit dem MI.Taster:
Im folgenden Beispiel wird das Teil mit dem CAD-Modell ausgerichtet und die Ausrichtungselemente wurden vermessen.

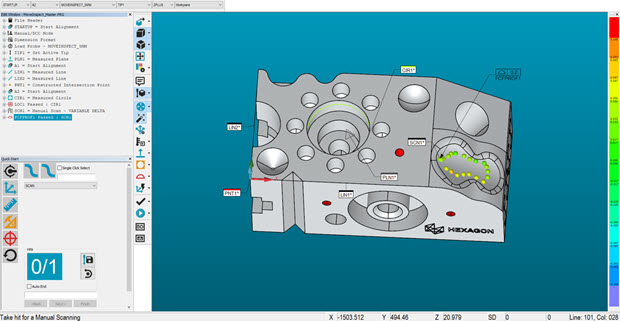

Beispiel einer kontinuierlichen Scan-Messroutine mit MI.Taster
Die Option Nennwertsuche aus CAD wurde auf der Symbolleiste Tastermodus (Ansicht | Symbolleisten | Tastermodus) zusammen mit der Option Elemente in Merkmalsfarben aktiviert.
Weitere Informationen zur Option Nennwertsuche aus CAD finden Sie unter "Symbolleiste "Tastermodus"" in der Hauptdokumentation von PC-DMIS.
Weitere Informationen zur Option Element in Merkmalsfarben finden Sie unter "Elemente in Merkmalsfarben" in der Hauptdokumentation von PC-DMIS.
Ein Kontaktscan wurde aus dem QuickStart-Fenster ausgewählt.
Das kontinuierliche Scannen wurde vom MI.Taster aus aktiviert und ein manueller Scan wurde durchgeführt. Die gemessenen Punkte werden gemäß ihrer Abweichungen vom CAD-Modell eingefärbt.
