Befolgen Sie folgende Schritte, um mit dem MI.Taster zu messen:
Vergewissern Sie sich, dass Sie die erforderliche Tastspitze angebracht und den MI.Taster eingeschaltet haben. Weitere Details zum Status des MI.Tasters finden Sie unter "LED-Anzeige MI.Taster" im Abschnitt "Arbeiten mit dem MI.Taster".
Wenn das Fenster AICON MoveInspect Pilot Ihren Taster anzeigt, bedeutet das, dass das System ihn erkennt.
Beispiel für Fenster 'Aicon MoveInspect Pilot'
PC-DMIS erkennt den MI.Taster und den Durchmesser der Tastspitze automatisch. Sie finden die Tastspitze des MI.Tasters auf der Symbolleiste Einstellungen (Ansicht | Symbolleisten | Grafikmodi) und in der Grafikanzeige.
Wenn das MoveInspect-System die Maschine nicht innerhalb einer bestimmten Zeit erkennt, zeigt PC-DMIS eine Fehlermeldung "Maschine reagiert nicht" an.
Sie können den Wert für die Zeitüberschreitung über den Eintrag ConnectionTimeoutInSeconds anpassen. Weitere Informationen dazu finden Sie im Abschnitt "ConnectionTimeoutInSeconds" in der Dokumentation des PC-DMIS-Einstellungseditors.
Positionieren Sie den Taster an der Messstelle.
Erfassen Sie einen Messpunkt oder führen Sie einen Scan durch. Weitere Informationen zum Messen mit dem MI.Taster und der Tastenzuweisung des Tasters finden Sie unter "Tastenzuweisung MI.Taster" im Abschnitt "Arbeiten mit dem MI.Taster".

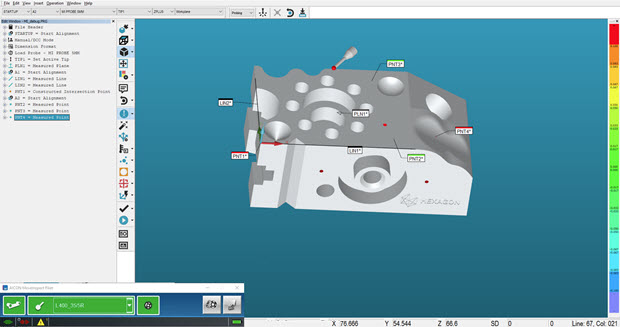

Beispiel für eine abgeschlossene MoveInspect-Messung
