Die Leica T-Cam wird oben auf dem Leica-Tracker montiert und bietet eine genaue Abbildung und Berechnung der räumlichen Lage des Zielgeräts in Bezug auf die T-Cam/den Tracker. Durch den Tracker kann die T-Cam horizontal bewegt werden.
Hierdurch wird die Anzeige der Übersichtskamera (T-Cam) dargestellt, mit der Sie den Trackerkopf bewegen und reflektierende Ziele leicht auffinden können.
So suchen Sie mithilfe der T-Cam nach einem gemessenen Ziel:
Montieren Sie die T-Cam wie in dem von Leica bereitgestellten "T-Cam-Hardwarehandbuch" beschrieben oben auf dem Leica Tracker.
Wählen Sie den Menüeintrag Ansicht | Andere Fenster | Tracker-Übersichtskamera, um das Dialogfeld Kamera anzeigen zu öffnen.

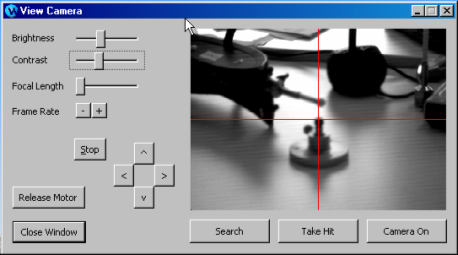

Dialogfeld "Kamera anzeigen" mit Anzeige eines Reflektors
Klicken Sie auf Motor freigeben und richten Sie die Kamera auf das Ziel, indem Sie den Kopf des Laser-Trackers verschieben. Die Übersichtskamera bewegt sich dann in Abhängigkeit zu den Bewegungen, die mit dem Tracker-Kopf gemacht werden. Klicken Sie erneut auf Motor freigeben, wenn die Kamera/Trackerlaser auf das Ziel ausgereichtet ist Damit wird die Trackermotoren wieder aktiviert.
Passen Sie Helligkeit, Kontrast, Brennweite und Bildfrequenz bei Bedarf an, um das Ziel deutlich erkennen zu können.
Verwenden Sie die Pfeiltasten, um den Laser präziser auf das gewünschte Ziel auszurichten. Klicken Sie auf Anhalten, um eine durch die Pfeiltasten ausgelöste Bewegung zu stoppen, wenn der Laser auf das Ziel zeigt. Sie können zur Ausrichtung des Lasers auch die "Leica-Sondersteueroptionen" verwenden.
Klicken Sie auf Suchen, um die Prozedur zu starten. Es wird automatisch der Mittelpunkt des Ziels ermittelt und der Laser auf dieser Position eingerastet.
Klicken Sie auf Messpunkt aufnehmen, um die Position des Ziels zu messen. Wenn Sie keinen Messpunkt aufnehmen können, müssen Sie u. U. alle oder einige der vorherigen Schritte wiederholen, um sicherzustellen, dass der Laser von dem vorgesehenen Reflektor messen kann.
Verwenden Sie die Schaltfläche Kamera EIN, um die Anzeige des Kamerabilds umzuschalten.
