Taster-Werkzeugleiste - Registerkarte "Messlehre"
Die Registerkarte Messlehre wird nur angezeigt, wenn Sie die Taster-Werkzeugleiste aufrufen. Wenn Sie das Feld Auto-Element verwenden, wird die Registerkarte Messlehre nicht angezeigt.
Die Registerkarte Messlehre bietet Ihnen eine Vielfalt von Werkzeugen, die "Messlehren" genannt werden. Sie können damit schnelle optische Vergleiche von Elementen, die gerade gemessen werden, durchführen. Sie müssen dafür keine Messroutine erstellen. Messlehren können dort eingesetzt werden, wo Kanten willkürlich sind oder nur schwer automatisch bestimmen können.
Schritt-für-Schritt-Anleitungen zur Verwendung der einzelnen Messlehren finden Sie unter "Verwenden von Optik-Messlehren".
Die Messlehre liefert Nennwertangaben, die Sie in Dialogfelder eingeben können, um das gewünschte Nennelement zu erstellen. Außerdem können Sie die Angaben in eine Zwischenablage oder BMP-Datei kopieren, um sie später in ein Protokoll einzufügen.
Manchmal auch "Hand-Messlehren" genannt, sind diese Werkzeuge geometrische Formen, die auf dem Bildschirm erscheinen. Sie können diese Formen mit Hilfe der Maus durch Rotieren, Größenbestimmung und Positionieren auf dem Werkstück manipulieren, um Nennwertangaben zu einem bestimmten Element, wie beispielsweise solche über dessen Position, Durchmesser, Winkel usw. zu ermitteln.

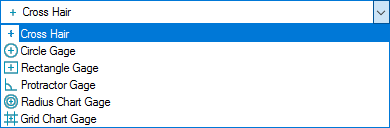

Verfügbare Messlehren
Es gibt im Zusammenhang mit diesen Messlehren keine automatische Bildbearbeitung. Es handelt sich hierbei lediglich um Werkzeuge, die visuell angepasst werden, um ein Element auf dem Bild einzupassen.
Mehr:
Drehen, Verschieben und Größenanpassung von Messlehren
