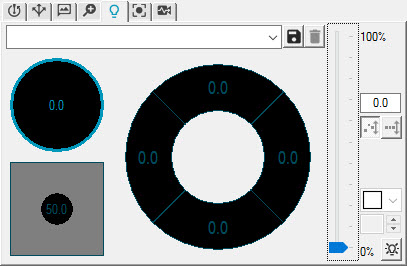

Taster-Werkzeugleiste—Registerkarte "Beleuchtung"
Auf der Registerkarte Beleuchtung können Sie wählen, welche Lampen ein- und welche ausgeschaltet sind. Außerdem wird die aktuelle Helligkeit der Lampen angezeigt, indem die Beleuchtungswerte geändert werden. Der Lampentyp und die Anzahl der Lampen, die angezeigt werden, hängen von der jeweiligen Maschine ab.
Mit Oberes Licht bezeichnet man eine Lampe, die auf eine Achse strahlt und auf den optischen Pfad gerichtet ist. Durch diese Lampe kann bei einigen Werkstücken eine verbesserte Sicht auf Kante und Element gewährleistet werden als durch Lichtquellen, die von oben herunterleuchten, da die Lichtquelle weniger diffus ist. Dadurch, dass parallel zur Optik beleuchtet wird, wird auch die Sicht in die Löcher vereinfacht.
Beim Unteren Licht handelt es sich um eine Lampe, die von unterhalb des Stativs strahlt. Dadurch wird eine Silhouette des zu betrachtenden Werkstücks erzeugt.
Beim Ringlicht handelt es sich um eine Lampe mit mehreren Glühbirnen, die von oben leuchtet. Diese Lampe besteht normalerweise aus einer Anordnung von LED-Lichtern in Form von konzentrischen Ringen oder Kreisen. Sie können das Ringlicht im Allgemeinen so programmieren, dass ein Segment oder 'Keil' von Glühbirnen aus einer Richtung leuchtet. Sie können die Beleuchtungsrichtung und den Beleuchtungswinkel steuern, indem Sie entweder nur einen der LED-Ringe, ein Segment von einem der Ringe oder einzelne Glühbirnen einschalten.
Auch können auf dieser Registerkarte diese Beleuchtungswerte erstellt und in Sätzen gespeichert werden. Diese werden als Beleuchtungssätze bezeichnet. Nachdem Sie einen Beleuchtungssatz erstellt haben, können Sie diesen auf schnelle und einfache Weise aufrufen, um die Lampen einer Maschine in einen bestimmten Status zu versetzen (beispielsweise 'nur unteres Licht', 'nur oberes Licht' usw.). Beleuchtungssätze können zu jeder Zeit durch Auswahl des jeweiligen Namens in der Liste Beleuchtungssätze aufgerufen werden.
Klicken Sie auf die Schaltfläche Speichern, um Ihre eigenen Beleuchtungssätze zu speichern, oder klicken Sie auf die Schaltfläche Löschen, um sie zu löschen.
Damit die Lampen auf der Registerkarte Beleuchtung angezeigt werden, müssen Sie sicherstellen, dass diese im Dialogfeld KMG-Schnittstelle einrichten auf der Registerkarte Beleuchtung ausgewählt und ordnungsgemäß eingerichtet wurden. Weitere Informationen zu diesem Dialogfeld finden Sie unter "KMG-Optionen: Registerkarte "Beleuchtung"".
Sie können mit Hilfe der Registerkarte Beleuchtung Folgendes durchführen:
Hinweis zu Lampen und taktilen Tastern
Beim Wechsel von einem optischen zu einem taktilen Taster bleiben die Lampen standardmäßig eingeschaltet. Sie können dieses Standardverhalten mit dem lluminationOffForContactProbe im Bereich VisionParameter des PC-DMIS-Einstellungseditors. Wenn Sie den Eintrag auf TRUE setzen, werden die Lampen immer dann abgeschaltet, wenn die Messroutine von einem optischen zu einem taktilen Taster wechselt. Die Beleuchtung wird wieder hergestellt, wenn wieder zurück zu einem optischen Taster gewechselt wird.
