Taster-Werkzeugleiste — Registerkarte "Vergrößerung"
Auf der Registerkarte Vergrößerung können Sie die aktuelle FOV-Vergrößerung der Kamera bearbeiten. Diese Registerkarte bietet außerdem eine Möglichkeit, gleichzeitig sowohl die Registerkarten CAD als auch Vision im Grafikfenster darzustellen. Informationen über das Verwenden dieser Registerkarten im Grafikfenster finden Sie unter "Verwenden des Grafikfensters in PC-DMIS Vision".

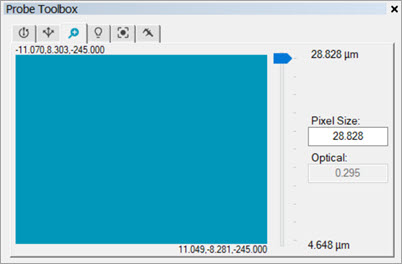

Es werden für die Vergrößerung zwei Werte angezeigt - Pixelgröße und Optisch.
Pixelgröße - Dies ist die Pixelgröße des Bildes in der Live-Ansicht.
Optisch - Dies ist der Vergrößerungswert auf dem CCD(Charge coupled device)-Array der Kamera. Dieser Wert wird nicht geändert, wenn die Live-Ansicht-Anzeige in der Größe verändert wird.
Wenn die Registerkarte Vergrößerung der Taster-Werkzeugleiste geöffnet ist, zeigt die Registerkarte Vision Folgendes an:
FOV= - Dieser Overlay-Wert zeigt die Größe des Ansichtsfelds in den Maßeinheiten der Messroutine an. Dies erscheint nur dann auf dem Bildschirm, wenn die Registerkarte Vergrößerung in der Taster-Werkzeugleiste ausgewählt ist.
[0]= - Diese Overlay-Zahl gibt den gegenwärtigen Grad der Vergrößerung wieder (Pixelgröße). Beim näheren Heranzoomen zum Werkstück, verringert sich diese Zahl. Je näher diese Zahl der Zahl Null kommt, desto näher rückt die Maschine seiner maximalen Vergrößerung entgegen. Dies erscheint nur dann auf dem Bildschirm, wenn die Registerkarte Vergrößerung in der Taster-Werkzeugleiste ausgewählt ist.
