Wenn Ihr Tastertyp (Kamera) noch nicht definiert wurde, müssen Sie im Dialogfeld Taster-Hilfsprogramme eine Tasterdatei erstellen.
So erstellen Sie eine neue Tasterdatei für Ihren Optiktaster:
Wählen Sie den Menüeintrag Einfügen | Hardwaredefinition | Taster. Es erscheint das Dialogfeld Taster-Hilfsprogramme wird eingeblendet. (Dieses Dialogfeld wird immer dann automatisch angezeigt, wenn Sie eine neue Messroutine erstellen.)

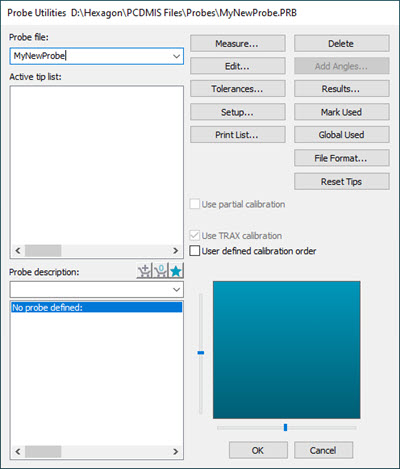

Dialogfeld "Taster-Hilfsprogramme"
Geben Sie einen Namen für die Tasterdatei ein, der Ihren optischer Taster treffend beschreibt.
Markieren Sie die Option Kein Taster definiert im Bereich Tasterbeschreibung des Dialogfelds Taster-Hilfsprogramme.
Wählen Sie den entsprechenden Taster aus der Auswahlliste Tasterbeschreibung.
Wählen Sie bei Bedarf zusätzliche Komponenten auf dieselbe Weise für "leere Verbindungen" aus, bis Ihre Tasterdefinition vollständig ist. Die definierte Tastspitze wird nach Abschluss des Vorgangs in der Liste Aktuelle Tastspitzen angezeigt.
Beachten Sie, dass PC-DMIS das Bild des Tasters nicht anzeigt. Dies ist in der Regel wünschenswert, damit die Sicht auf das Teil bei der Durchführung von Messungen nicht behindert wird. Sie können jedoch auf die Tasterkomponente im Bereich Tasterbeschreibung des Dialogfelds Taster-Hilfsprogramme doppelklicken, um das Dialogfeld Tasterkomponente bearbeiten zu öffnen, und dann das Kontrollkästchen Diese Komponente zeichnen aktivieren.
Weitere Informationen zum Definieren von Tastern finden Sie im Abschnitt "Definieren von Hardware" in der Hauptdokumentation von PC-DMIS.
