Verwenden der Taster-Anzeige mit Messlehren

Ein Verständnis für die grundlegende Funktionsweise der Taster-Anzeige ist für die Arbeit mit Messlehren wichtig, da die Messergebnisse in der Taster-Anzeige angezeigt werden.

Sie können die Taster-Anzeige mit einer der folgenden Möglichkeiten öffnen:

• Drücken Sie CTRL + W.

• Wählen Sie auf der Registerkarte Tasterposition im Dialogfeld Taster-Werkzeugleiste die Option Taster-Anzeige aus.

• Wählen Sie die Menüoption Ansicht| Andere Fenster | Taster-Anzeige aus.

Grundlegende Informationen zur Taster-Ergebnisanzeige

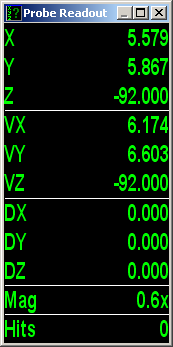

Taster-Anzeigefenster

• XYZ ist die Position des Ansichtsfeld-Mittelpunkts in Bezug auf den aktuellen Ausrichtungsnullpunkt.

• VX, VY und VZ beschreiben die Positionen der Messlehre in Bezug auf den aktuellen Ausrichtungsnullpunkt. Wurde die Messlehre im Ansichtsfeld zentriert, sind die Werte für XYZ und die Werte für VX, VY und VZ gleich. Verwenden Sie die linke Maustaste, um die Messlehre auf die gewünschte Position zu ziehen.

• DX, DY und DZ werden bei Messlehren verwendet, um relative Abstände anzuzeigen. Diese Werte sind unabhängig von dem aktuellen Ausrichtungsnullpunkt und können unabhängig mithilfe der Schaltfläche Null Ergebnisanzeige DXYZ () im Dialogfeld Taster-Hilfsprogramme auf Null gesetzt werden. Wenn die Taster-Hilfsprogramme geschlossen sind, klicken Sie mit der rechten Maustaste in das Fenster und wählen Sie Null Ergebnisanzeige DXYZ aus dem Kontextmenü aus.

Ändern Sie für die in diesem Abschnitt beschriebenen Beispiele die Taster-Anzeige wie folgt:

1. Klicken Sie mit der rechten Maustaste in die Taster-Ergebnisanzeige und wählen Sie Einrichten aus dem Kontextmenü aus.

2. Aktivieren Sie die folgenden Optionen:

Tasterposition

Aktuelle Tasterpos. auf Bildschirm einblenden

Abstand zum Ziel

Mit der Option Null Ergebnisanzeige DXYZ können Sie die Anzeige der Werte DX, DY und DZ individuell auf Null setzen, wenn eine Messlehre aktiv ist.

3. Klicken Sie auf OK, um zu speichern und das Fenster zu verlassen.
