Med PC-DMIS och din CMM-maskin kan du scanna detaljens yta med angivna stegavstånd i CNC-läge (direkt datorstyrning) med hjälp av ett brytande mäthuvud (TTP) eller analogt mäthuvud (kontinuerlig kontaktscan). Om du arbetar i manuellt läge kan du även utföra manuell scanning med brytande mäthuvud eller fast mäthuvud.
Om scanåtgärder med brytande mäthuvud (TTP)
CNC-scanning med brytande mäthuvud, som också kallas "symaskinsscanning" eftersom det liknar en symaskin där mäthuvudet rör sig upp och ner vid för kontakt med detaljens yta. De här scanåtgärderna styrs av PC-DMIS och CMM-styrenheten. Detta ger en intuitiv självanpassande algoritm som kan beräkna ytnormalvektorer för korrekt mätspetskompensering.
Du måste ha en aktiv anslutning till internet för att visa den här videon.
Om scanåtgärder med kontinuerlig kontakt
CNC-maskinens kontinuerliga kontaktscan är scanåtgärder som utförs med ett analogt mäthuvud. Mäthuvudet för denna typ av scanning blir i kontinuerlig kontakt med detaljens yta. Scanparametrarna skickas från PC-DMIS till styrenheten. Detaljen scannas med styrenheten och information om scanpunkterna skickas till PC-DMIS baserat på de valda parametrarna. Kontinuerlig kontaktscan brukar ge större mängder punktdata, som genereras relativt snabbt.
Du måste ha en aktiv anslutning till internet för att visa den här videon.
Tillgängliga scanningstyper
De olika scanningsmetoderna är praktiska att använda i digitaliseringsprofiler på detaljens ytor.

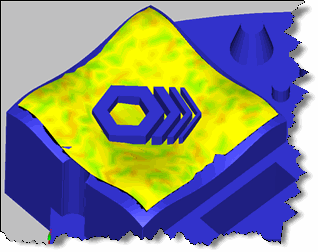

Exempel på ytplotter av en områdesscan
När du vill scanna detaljens element och ytor kan du använda följande scanningstyper i PC-DMIS: grundläggande scanåtgärder, avancerade scanåtgärder och manuella scanåtgärder.
Huvuddelarna av det här kapitlet handlar om alternativen på undermenyn Infoga | Scan:
Mer information om scanningsalternativ, se kapitlet "Scanna en detalj" i grunddokumentationen om PC-DMIS.
