) om du vill visa tvärsnitt i en 2D-vy. När du har definierat ett tvärsnitt, kan varje sektion visas individuellt i en 2D-vy. Vyn är vinkelrät mot tvärsnittet. Eventuella noteringspunkter som har skapats i tvärsnittet visas i 2D-vyn.
Utgå från verktygsfältet Grafikläge, rutnät, Punktmängd eller Snabbmoln (Visa | Verktygsfält ) och klicka på knappen Bildspel av 2D-tvärsnitt () om du vill visa tvärsnitt i en 2D-vy.
Mer information om bildspel av 2D-tvärsnitt finns i avsnittet "Bildspel av tvärsnitt" under ämnet "Visa och dölj polylinjer i tvärsnitt".

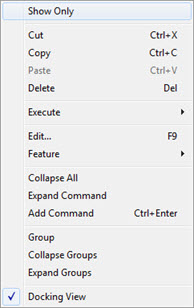

Visa tvärsnittet i 2D från Redigeringsfönstret så här.
När du är i 2D-vyn visas verktygsfältet Grafisk kontroll för tvärsnitt.

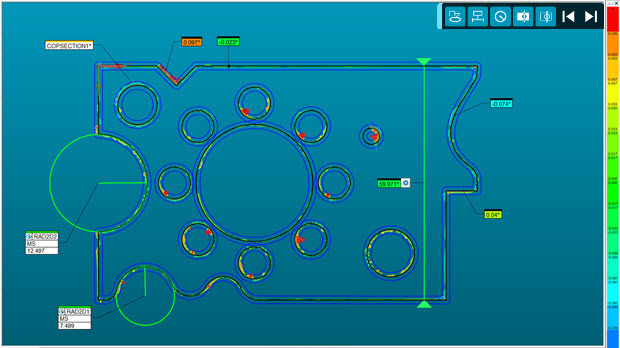

Ex. på en sektionsvy som visas vinkelrätt mot tvärsnittet
När du pekar på tvärsnittet i Grafikfönstret och flyttar muspekaren över det visas etiketterna och uppdateras i realtid. Klicka någonstans i tvärsnittet i 2D-vyn om du vill skapa en noteringsetikett för platsen.
Verktygsfältet Grafisk kontroll för tvärsnitt är ett flytande verktygsfält som kan placeras var som helst i Grafikfönstret.
Verktygsfältet Grafisk kontroll för tvärsnitt
Knapparna från vänster till höger har följande funktioner:
Visa/dölj noteringar - Visar och döljer noteringarna.
Visa/dölj avståndsmätdon - Visar och döljer avståndsmätdonen.
Visa/göm 2D-radiemätdon - Visar och döljer 2D-radiemätdonen.
Visa/dölj nominella polylinjer - Visar och döljer de nominella polylinjerna.
Visa/dölj mätta polylinjer - Visar och döljer de mätta polylinjerna.
Visa föregående 2D-tvärsnitt - Varje gång du klickar på den här knappen visas, med start från det för närvarande valda tvärsnittet, föregående tvärsnitt hela vägen till det första tvärsnittet.
Visa nästa 2D-tvärsnitt - Varje gång du klickar på den här knappen visas, med start från det för närvarande valda tvärsnittet, nästa tvärsnitt hela vägen till det sista tvärsnittet.
Klicka på Visa föregående 2D-tvärsnitt eller Visa nästa 2D-tvärsnitt för att gå bakåt eller framåt och visa tvärsnitten i ett bildspelsmönster. Mer information finns i avsnittet "Bildspel av tvärsnitt" i ämnet "Visa och dölj polylinjer i tvärsnitt".
Mer:
Skapa ett tvärsnitt längs en kurva
Skapa ett tvärsnitt mellan två punkter
