Du kan skapa ett tvärsnitt längs ett krökt element med funktionen Kurva i dialogrutan Punktmängdsåtgärd. eller Rutnätsåtgärd. Tvärsnittet skapas vinkelrätt mot CAD-kurvan.

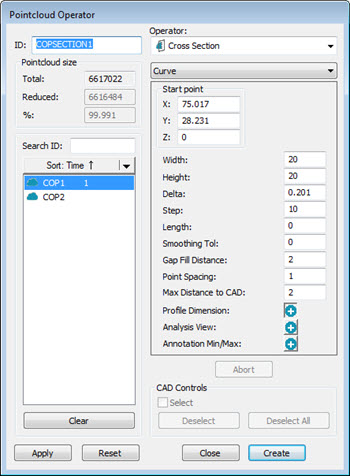

Dialogrutan Punktmängdsåtgärd – åtgärden Tvärsnitt, funktionen Kurva har valts
Skapa ett tvärsnitt längs en kurva så här:
Klicka på Infoga | Punktmängd | Åtgärd för att öppna dialogrutan Punktmängdsåtgärd när tvärsnitt skapats med en punktmängd som indata.
Klicka på Infoga | Rutnät| Åtgärd för att öppna dialogrutan Rutnätsåtgärd när tvärsnitt skapats med en punktmängd som indata.
Välj åtgärden Tvärsnitt från listan Åtgärd.
Välj funktionen Kurva från listrutan under listan Åtgärd.

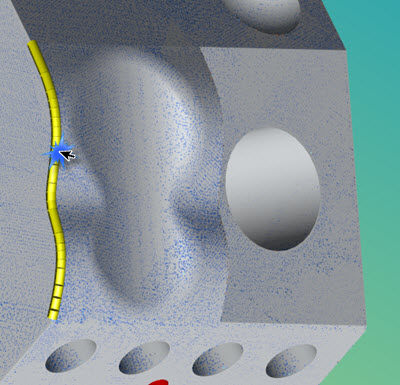

Peka på ett krökt element i Grafikfönstret. PC-DMIS detekterar och markerar automatiskt kurvan:
Klicka på den markerade kanten som du vill skapa tvärsnitt på. PC-DMIS genererar automatiskt tvärsnitten:

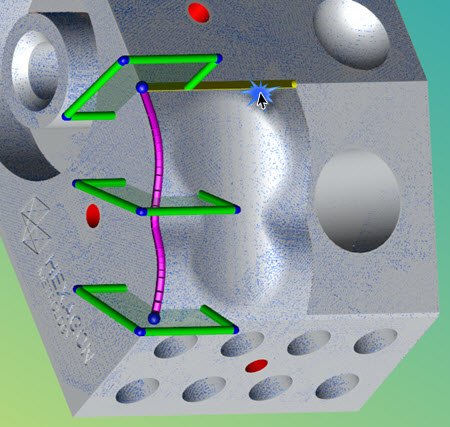

Håll Ctrl-tangenten nedtryckt samtidigt som du pekar på nästa kant för att välja flera angränsande kanter.

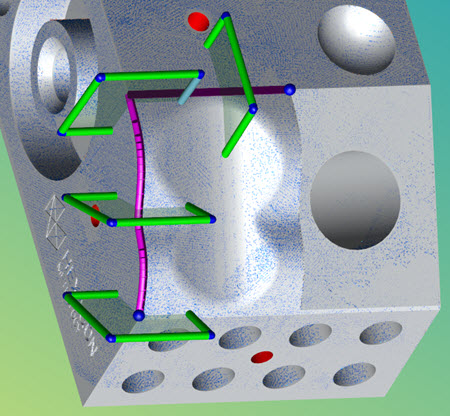

Välj kanten genom att klicka på den:
Välj de kanter du behöver på detta sätt.
Avmarkera en kant genom att trycka på Ctrl-tangenten och peka på den första eller sista kanten (kanten blir röd) och vänsterklicka på den.
Avmarkera alla kanter genom att klicka på Återställ.
Dra startpunkten eller slutpunkten (handtag med blå kulor) på linjen längs med kurvan (lila) för att endast definiera en del av kurvan. Klicka på Återställ för att avbryta och upprepa från steg 3 om det uppdaterade snittet är för kort.

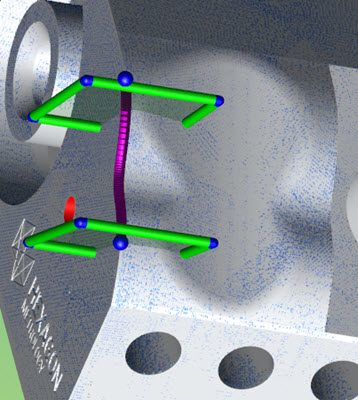

Kurvans längdlinje (lila linje) med start- och slutpunkter (handtag med blå kulor)
Värdena i dialogrutan uppdateras automatiskt om du ändrar start- eller slutpunkten för det definierade tvärsnittet.
Klicka på Verkställ när du är klar för att skapa polylinjerna. Klicka på Skapa för att generera tvärsnitten i Redigeringsfönstret.

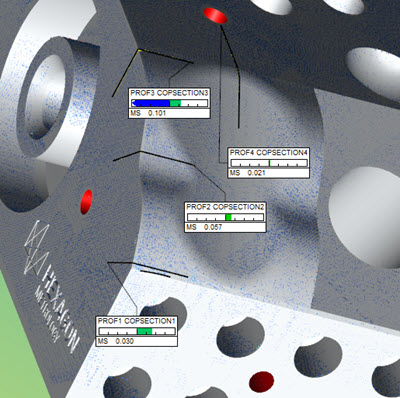

De svarta polylinjerna representerar de nominella CAD-värdena. De gula representerar mätta polylinjer.
Jämna ut ett tvärsnitt längs en kurvan
Du kan jämna ut ett tvärsnitt som skapades längs med en kurva med alternativet Utjämningstolerans i dialogrutan Punktmängdsåtgärd eller Rutnätsåtgärd. För mer info, se beskrivning av "Utjämningstolerans" i ämnet "Tvärsnitt".
