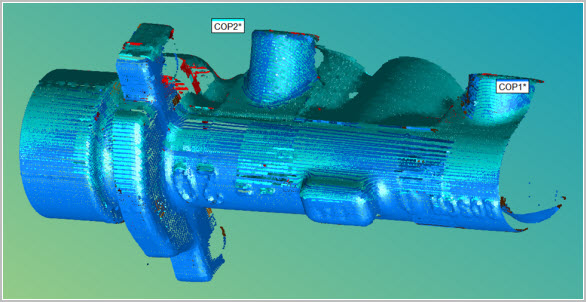

Med uppriktningen punktmängd mot punktmängd kan du skapa en uppriktning med bästanpassning mellan två punktmängder som har samlats in i två olika referensramar som har en viss överlappning. Ett typiskt exempel är två scanåtgärder i två punktmängdskommandon som representerar områden av en detalj som inte kan scannas med detaljen i samma riktning.
Uppriktningen görs i två steg:
En grovuppriktning där du väljer punktpar i det överlappande området av de två punktmängderna.
En finjusterad bästanpassning som försöker bringa den andra punktmängden så nära referenspunktmängden som möjligt.
Gör följande för att skapa en uppriktning punktmängd mot punktmängd:
Kontrollera att du har två eller flera punktmängdskommandon i mätrutinen som du kan använda för uppriktningen. Dessa element är nödvändiga för att PC-DMIS ska kunna upprikta punktmängderna.
Välj menyalternativet Infoga | Punktmängd | Uppriktning.
Om du är i kommandoläget kan du även skriva in kommandot KTMGDCADBA i Redigeringsfönstret mellan kommandona UPPRIKTNING/START och UPPRIKTNING/SLUT för att öppna den här dialogrutan.
Dialogrutan Uppriktning punktmängd/punktmängd öppnas:

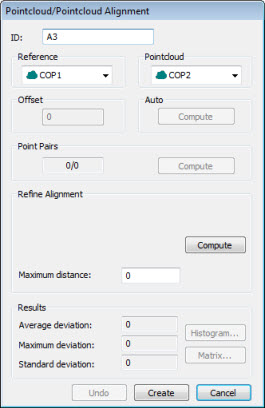

Dialogrutan Uppriktning punktmängd/punktmängd
För en komplett beskrivning av dialogrutan, se ämnet "Beskrivning av dialogrutan Uppriktning punktmängd/CAD".
En temporär delad skärmvisning av två punktmängder visas i Grafikfönstret. Du kan använda denna vy för att visuellt se var uppriktningen sker. Välj den första punktmängden som du vill använda som referenspunkt från listan Referens.

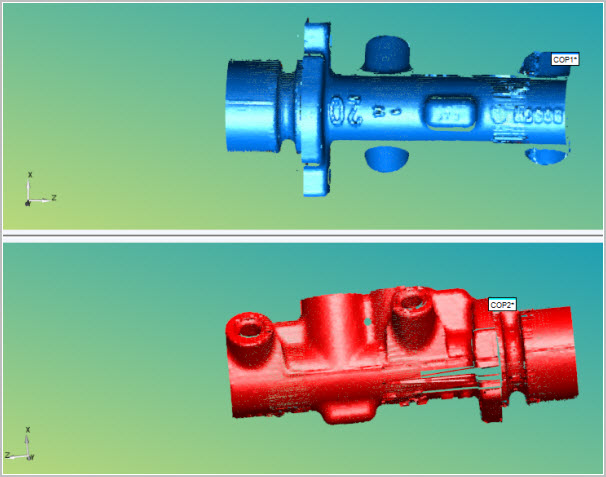

Delad skärm som visar en uppriktning punktmängd mot punktmängd
Använd musen för att hantera och orientera varje visning som krävs för att skapa punktparen.
Utför uppriktningen:
Använd först området Punktpar för att utföra en grovuppriktning som bringar punktmängderna tillräckligt nära varandra. Detta är ett nödvändigt steg.
Klicka på önskat antal punkter (minst tre par) på var och en av punktmängderna inom det överlappade området. Klicka ENDAST på punkter på det överlappade området för de två punktmängderna.
Ju fler punkter du tar runt de överlappande området för punktmängderna desto bättre blir uppriktningen. Klicka på Beräkna för att skapa grovuppriktningen.
Använd därefter området Finjustera uppriktning när du vill finjustera din uppriktning. Detta bringar de två punktmängderna närmare varandra. För att kunna erhålla en god finjusterad uppriktning, bör de två punktmängderna vara tillräckligt nära varandra under den inledande grovuppriktningen.
Definiera det maximala avståndet mellan punkterna i de två punktmängderna med rutan Maxavstånd. Standardvärdet är 0 (noll). Om du använder standardvärdet så använder PC-DMIS ett internt standardvärde relaterat till utvärderingarna av punktmängderna.
Klicka på Beräkna för att finjustera uppriktningen.
Om en del av punktmängden inte uppriktas bra med den andra, så kan du klicka på knappen Ångra och beräkna om med samma typ av uppriktning men med ytterligare parametrar, eller så kan du försöka med en annan uppriktning.
Klicka på Skapa när du är nöjd med uppriktningen. Den temporära delade skärmvisningen stängs i PC-DMIS och COPCOPBF-kommandot placeras i Redigeringsfönstret. Information om PKTMGDPKTMGDBA-kommandot finns i "PKTMGDPKTMGDBA-kommandots text i kommandoläget" i dokumentationen om PC-DMIS Laser.
