Om du väljer EXPORTERA PKTMGDOPER med ett tvärsnitt som använder IGES-typ exporterar PC-DMIS de valda tvärsnitten som en B-splinekurva som använder IGES typ 126.

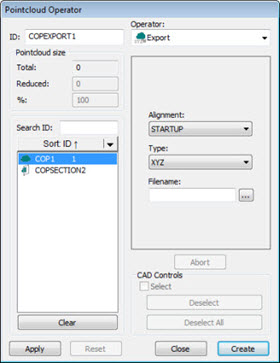

Dialogrutan Punktmängdsåtgärd – åtgärden EXPORT av punktmängd
Med åtgärden Export av punktmängd exporteras data i ett PKTMGD- eller OPER-kommando i ett angivet format till en extern fil. Dialogrutan för denna åtgärd liknar åtgärden IMPORT av punktmängd.
Använd åtgärden EXPORT av punktmängd på en punktmängd genom att klicka på XYZ (
), IGS (
) eller PSL (
) i verktygsfältet Punktmängd. Du kan också välja menyalternativet Arkiv | Export | Punktmängd. Programvaran öppnar dialogrutan Exportera punktmängdsdata.

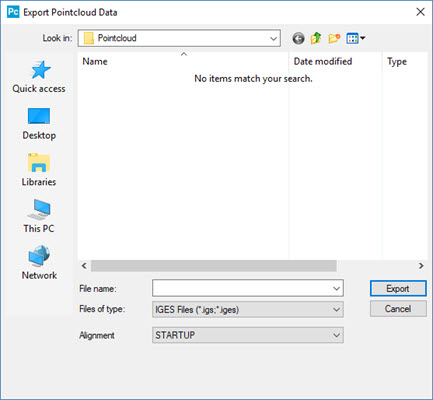

Dialogrutan Exportera punktmängdsdata
Åtgärden EXPORT av punktmängd använder följande alternativ:
Filnamn - Det här alternativet anger namnet på exportfilen.
Filtyp - Det här alternativet anger dataformatet för exportåtgärden. Det kan vara XYZ, IGES eller PSL (Polyworks).
Vid export av XYZ-filtyper kan du definiera vilket avgränsningstecken som ska användas. Information finns i "ExportXYZSeparator" i avsnittet "PointcloudOperator" i dokumentationen för PC-DMIS Inställningar.
Uppriktning: Det här alternativet indikerar typen av uppriktning som ska inkluderas vid export av data.
Klicka på Skapa för att infoga kommandot PKTMGD/OPER,EXPORT i Redigeringsfönstret.
Till exempel:
PKTMGDEXPORT1=PKTMGD/OPER,EXPORT,FORMAT=IGES,FILNAMN=D:/DATAOUT.IGS,STL=1623201
REF,PKTMGD1,,
Ange typen av dataformat i FORMAT-kommandot och filnamnet och sökvägen för utdatafilen i FILNAMN-kommandot och referera sedan till PKTMGD-kommandot som innehåller den data som ska exporteras. Om du använde ett filter på PKTMGD-kommandot ska PKTMGDFILTER-kommandot refereras för exporten i stället för det ursprungliga PKTMGD-kommandot.
Till exempel REF, PKTMGDFILTER1 i stället för REF, PKTMGD1. Detta säkerställer att data i den exporterade filen motsvarar filterinställningen.
PKTMGDEXPORT2=PKTMGD/OPER,EXPORT,FORMAT=IGES,FILNAMN=D:/DATAOUT.IGS,STL=0
REF,PKTMGDFILTER1,,
Det går även att välja mer än ett kommando i listan med kommandot för att exportera dem i en enda åtgärd:

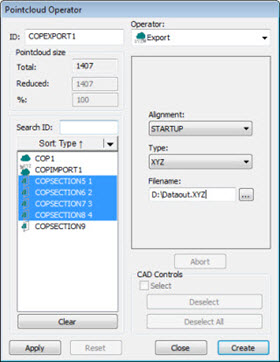

Dialogrutan Punktmängdsåtgärd med flera kommandon valda
I det här fallet infogas kommandot i Redigeringsfönstret i PC-DMIS.
Till exempel:
PKTMGDEXPORT1=PKTMGD/OPER,EXPORT,FORMAT=XYZ,FILNAMN=D:/DATAOUT.XYZ,STL=1246
FINJUST,PUNKTMÄNGDSSNITT1,PUNKTMÄNGDSSNITT2,PUNKTMÄNGDSSNITT3,PUNKTMÄNGDSSNITT4,,
