IMPORT av punktmängd

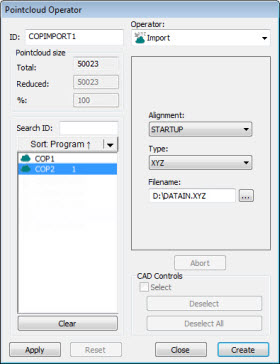

Dialogrutan Punktmängdsåtgärd – åtgärden Import av punktmängd

Med åtgärden IMPORT av punktmängd importeras data från en extern fil till ett PKTMGD-kommando i det angivna formatet. Dialogrutan för denna åtgärd liknar dialogrutan för åtgärden EXPORT av punktmängd.

Använd åtgärden IMPORT av punktmängd på en punktmängd genom att klicka på XYZ (), PSL (), STL () eller NSD () i verktygsfältet Punktmängd. Du kan också välja menyalternativet Arkiv | Import | Punktmängd. Programvaran öppnar dialogrutan Importera punktmängdsdata.

Dialogrutan importera Punktmängdsdata

Navigera till filen punktmängdsdata, och klicka Importera.

1. Utgå från Redigeringsfönstret och välj den PKTMGD som du vill lägga till nya data till.

2. Klicka på alternativet Importera från menyn eller verktygsfältet som beskrivs ovan.

3. Om du vill lägga till nya punktmängdsdata till befintlig punktmängdsdata markerar du kryssrutan Lägg till i dialogrutan Importera punktmängdsdata.

4. Klicka på Importera.

Åtgärden IMPORT av punktmängd använder följande alternativ:

Uppriktning – Det här alternativet indikerar typen av uppriktning som ska användas vid import.

Typ - Det här alternativet anger vilken typ av format som data importeras från. PC-DMIS stöder filtyperna XYZ, PSL (Polyworks), STL och NSD (3DReshaper ).

Filnamn – Det här alternativet anger namnet på importfilen.

Enheter - Använd det här alternativet för att välja enheterna för importerad PKTMGD-data.

Lägg till – Markera den här kryssrutan om du vill lägga till importerade data i den befintliga punktmängden.. Om du inte markerar det här alternativet kommer den första punktmängden som hittas efter markörens position i Redigeringsfönstret att ersättas med importerade PKTMGD-data.

Klicka på Skapa för att infoga kommandot PKTMGD/OPER,IMPORT i Redigeringsfönstret.
