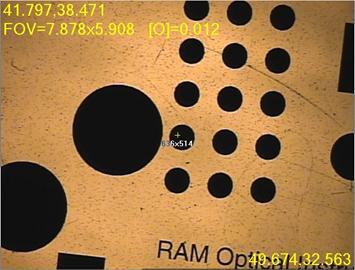

Exempel på direktvy i Grafikfönstret
Om programvaran är i onlineläge visar fliken Vision den verkliga vyn från videokameran i "realtid".
Om programvaran är i offlineläge visar fliken Vision en "simulerad" vy av vad videokameran kan se, baserat på den importerade CAD-ritningen. Geometrin och belysningen simuleras. Denna process kallas CAD-kamera.
Simulerad direktvy (CAD-kamera)
Du kan högerklicka på bilden och dra med pekaren. På detta sätt drar du bilden under kameran så att du kan positionera synfältet till det nya läget på detaljen. Denna funktion kan endast användas på en CNC-maskin eller i offlineläget.
Visning av element som stöds i direktvyn:
Du kan visa element i mätrutiner i direktvyn.

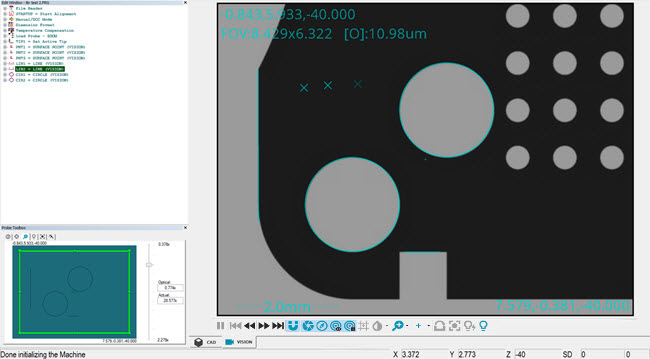

Exempel på element som visas i direktvyn
Alla element ska ha ungefär samma vektor och Z-läge som kamerabilden.
Visa element i direktvyn genom att markera kryssrutan Visa element i dialogrutan Konfigurera direktvyn (Redigera | Grafikfönstret | Konfigurera direktvyn).
Under vissa villkor, dras element i mätrutinen inte in i direktvy. Detta görs för att förhindra att den drar ut icke sammanhängande information eller att överbelasta direkvy med för mycket information.
Dess villkor är:
Under körningen av mätrutinen.
När ett mätdon är aktivt i direktvy. Du kan sedan flytta mätdonet till ett element och använda det utan att överlappningen är i vägen.
Under fokuseringsprocessen.
När belysningsöverlagring är aktiv.
När mätta eller filtrerade punkter visas när ett element redigeras. Detta ger dig möjlighet att titta på den uppmätta punkten utan att överlagret är i vägen.
Under spårning av 2D-profil.
