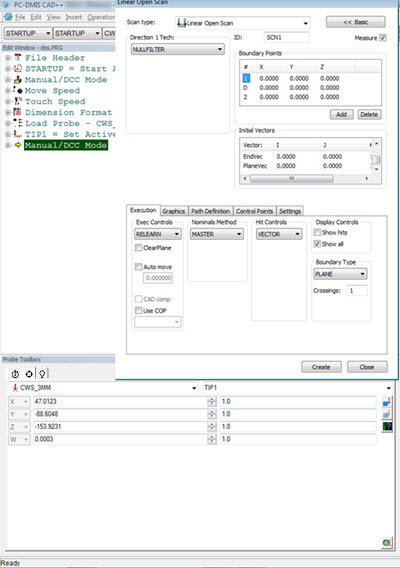

Efter positioneringen av sensorn med de optimala inställningarna kan du antingen välja från CAD i Grafikfönstret eller klicka på ikonen Ta en mätpunkt i dialogrutan Mäthuvudsverktyg för att välja punkter och fylla i punkterna 1, D, och 2.
När koordinaterna har uppdaterats kan du testa eller skapa elementet.
Kommentar till körningslägen:
Definierat – Den första körningen beter sig på samma sätt som i läget Ominlärning. Vid efterföljande körningar genereras en definierad körvägsscanning.
Ominlärning – (FDC) Vid den första körningen och efterföljande körningar spåras ytan inom sensorns räckvidd.
Ominlärning – (Inte FDC) Vid den första körningen och efterföljande körningar scannas ett rakt linjeelement som härleds från start-, riktnings- och slutpunkten. Ingen spårning utförs.
Mycrona – Spårning kan växlas på/av i det separata Heartbeat-programmet.
