CWS kan användas i olika exklusiva lägen:
Avståndsläge (standard)
Tjockleksläge
Du kan aktivera tjockleksläget när du öppnar dialogrutan Tjockleksscanning eller när du kör kommandot. Programvaran inaktiverar tjockleksläget när du stänger dialogrutan, eller när körningen av kommandot är klar.
I tjockleksläget rapporterar programvaran två värdepar från sensorns styrenhet:
Avstånd 1 och intensitet 1
Avstånd 2 och intensitet 2

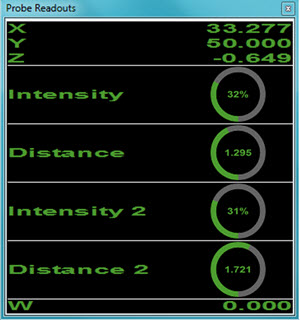

PC-DMIS visar dessa värden i Koordinatvisningsfönstret när dialogrutan Tjockleksscanning är öppen eller under körning.
Skapa en tjockleksscanning så här:
Kontrollera att du är i CNC-läge och att CWS är den aktiva sensorn.
Importera din CAD-modell för att definiera sensorns bana.
Öppna dialogrutan Tjocklek (Infoga | Scan | Tjocklek).

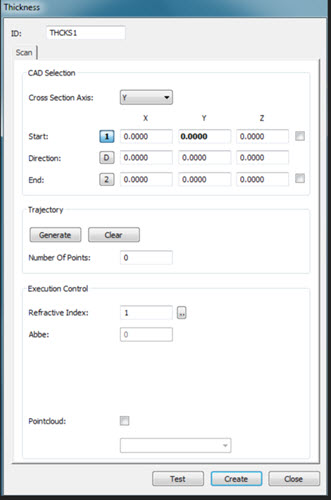

Dialogrutan Tjockleksscanning
Välj axel från listan Axel för tvärsnitt. Alternativen är X, Y eller Z.
Fyll i alternativen Start, Riktning och Slut eller klicka på CAD-modellen i Grafikfönstret för att fylla i värdena automatiskt.
Med kryssrutorna Start och Slut kan du klicka med musen för att fästa start- och slutpunkterna till CAD-kanten. PC-DMIS genererar automatiskt en polylinje från vald axel för tvärsnitt och den första musklickningen. Du kan ändra axeln för tvärsnitt från fältet Start. Den genererade polylinjen uppdateras automatiskt från de nya användardefinierade koordinaterna.
Utgå från området Bana och klicka på Generera. Scanningsbanan för sensorn genereras i programvaran, därefter visas antalet genererade punkter och visningen i CAD-vyn uppdateras.

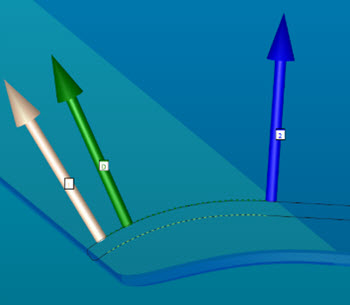

Exempel på en genererad tjockleksscanning
Klicka på Rensa för att ta bort scanningsbanan och värdena i fälten Start, Riktning och Slut.

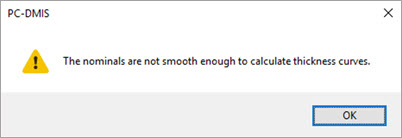

Nominell data för den primära kurvan måste vara jämna relativt till tjockleken. Om det inte är en jämn kurva och du klickar på Generera visas ett felmeddelande i programvaran och punkterna genereras inte.
Ändra värdet Brytningsindex efter behov. Klicka på Ändra för att öppna dialogrutan Välj material. Du kan där granska och uppdatera de nuvarande värdena.

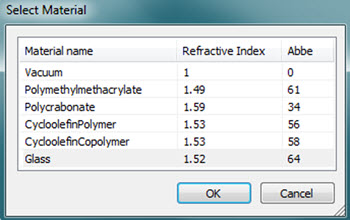

Välj dialogrutan Material för tjockleksscanning
Markera kryssrutan Punktmängd om du vill inkludera de scannade punkterna i ett befintligt punktmängdskommando (PKTMGD). Ange ID-värdet för PKTMGD-kommandot eller välj det från listan när du har markerat kryssrutan. Om PKTMGD-kommandot inte finns får du en fråga om du vill att ett nytt kommando ska skapas. Information om punktmängdsåtgärder finns i "Punktmängdsåtgärder" i dokumentationen till PC-DMIS Laser.
