Mit der Menüoption Einfügen | Scan | Kreis können Sie ein Kreiselement scannen. Damit öffnet sich die Registerkarte KREIS des Dialogfeldes BASIS_SCAN. Zum Beispiel:

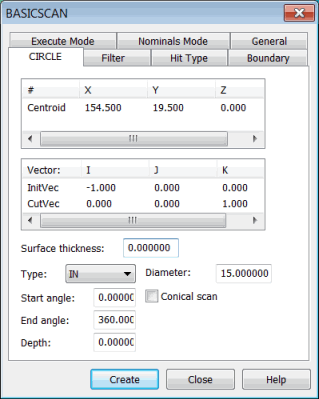

BASIS_SCAN (Dialogfeld) - Registerkarte "Kreis"
Diese Registerkarte ermittelt Parameter wie Kreismittelpunkt und Kreisdurchmesser, und das KMG kann dann den Scan ausführen.
Die Kreismethode:
Bei dieser Methode kann der Typ ABSTAND oder NULLFILTER der Registerkarte Filter verwendet werden.
Bei dieser Methode kann nur der Typ VEKTOR der Registerkarte Messpunkttyp verwendet werden.
Erfordert keine Grenzbedingung auf der Registerkarte Bereichsgrenze.
Der Parameter Schwerpunkt in der Spalte Nr. ist der Mittelpunkt des Kreises. Der Kreismittelpunkt kann direkt eingegeben werden. Oder aber vom KMG oder aus den CAD-Daten übernommen werden.
Einen Kreis-Basis-Scan definieren
Sie können einen Basis-Scan für ein Kreiselement mit einer der folgenden Methoden definieren:
Geben Sie die Werte direkt ein. Siehe "Basis-Scan für ein Kreiselement - Eingabemethode".
Messung der Punkte auf dem Kreis. Siehe "Basis-Scan für ein Kreiselement - Messpunktmethode".
Im Grafikfenster auf dem CAD-Modell auf den Kreis klicken. Siehe "Basis-Scan für ein Kreiselement - Flächendaten-Methode" oder "Basis-Scan für ein Kreiselement - Drahtmodelldaten-Methode".
Nachdem der Scan erstellt ist, fügt PC-DMIS ihn in das Bearbeitungsfenster ein. Das folgende Beispiel zeigt eine Befehlszeile für einen Kreis-Basis-Scan im Bearbeitungsfenster:
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES <25.399,76.2,0>,CutVec=0,0,1,IN InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO, PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,1 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=MASTER ENDSCAN
Allgemeine Definition eines Kreis-Basis-Scans
Schwerpunkt: Mittelpunkt des Kreises.
Schnittebenenvektor: Definiert die Ebene, in der der Kreis liegt.
Anfangsvektor: Der Flächennormalvektor des Punktes, der durch den Scan bei 0 Grad definiert wird. Der Scan beginnt an dieser Stelle sowie dem Startwinkel. Er kann auch als Nullwinkelvektor betrachtet werden.
Dieser Anfangsvektor und der Schnittebenenvektor verlaufen lotrecht zueinander.
Mehr:
Basis-Scan für ein Kreiselement - Eingabemethode
Basis-Scan für ein Kreiselement - Messpunktmethode
Basis-Scan für ein Kreiselement - Flächendaten-Methode
