Durchführen eines Basis-Scans für ein Zylinderelement

Um ein Zylindermerkmal zu scannen, Einfügen | Scan | Zylinder wählen, um die Registerkarte ZYLINDER im Dialogfeld BASISSCAN zu öffnen:

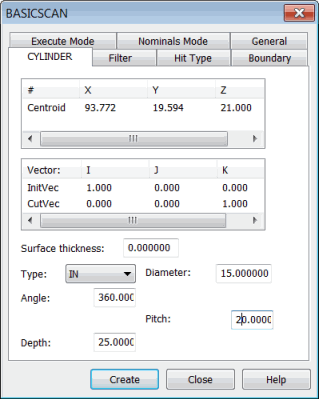

BASIS_SCAN (Dialogfeld) - Registerkarte "Zylinder"

Hierdurch werden Parameter wie Durchmesser und Steigung des Zylinders ermittelt, damit die Steuereinheit den Scan ausführen kann.

Die Zylindermethode:

Der Parameter Schwerpunkt in der Spalte Nr. steuert die Scanausführung. Bei einem Zylinder ist dieser Punkt der Mittelpunkt, an dem die Ausführung beginnt. Der Mittelpunkt des Zylinders kann direkt eingegeben oder aber vom KMG oder aus den CAD-Daten übernommen werden.

Einen Zylinder-Basisscan definieren

Sie können einen Basis-Scan für ein Zylinderelement mit einer der folgenden Methoden definieren:

Nachdem der Scan erstellt ist, fügt PC-DMIS ihn in das Bearbeitungsfenster ein. Das folgende Beispiel zeigt eine Befehlszeile für einen Zylinder-Basis-Scan im Bearbeitungsfenster:

SCN1 =BASIS_SCAN/ZYLINDER,ANZAHL DER MESSPUNKTE=80,MESSPUNKTE EINBLENDEN=NEIN,ALLEPARAMANZEIGEN=JA

<25.399,25.4,0>,Schnittebenenvektor=0,0,1,INNEN

Anfangsvektor=-1,0,0,DURCHM=25.4,WINK=360,STEIGUNG=5,TIEFE=0,STÄRKE=0,

TASTERKOMP=JA,RELATIVBEWEGUNG=NEIN,ABSTAND=0

FILTER/ABSTAND,1

AUSFÜHRART=ELEMENT,HSSDAT_VERWENDEN=JA,VERZÖGERUNGSPUNKTE_VERWENDEN=NEIN

BEREICHSGRENZE/

MESSPKT_TYP/VEKTOR

NENNW_MODUS=MASTER

ENDESCAN
