Wenn PC-DMIS die Messroutine ausgeführt hat, druckt es das Protokoll automatisch an den im Dialogfeld Ausgabe-Konfiguration bestimmten Ausgabeort (Datei | Drucken | Druckereinrichtung Protokollfenster). Da Sie in einem vorherigen Schritt die PDF-Ausgabe gewählt haben, wird das Protokoll in eine PDF-Datei im gleichen Verzeichnis wie die Messroutine abgelegt.
Wählen Sie Ansicht | Protokollfenster, um das Abschlussprotokoll im Protokollfenster anzuzeigen:

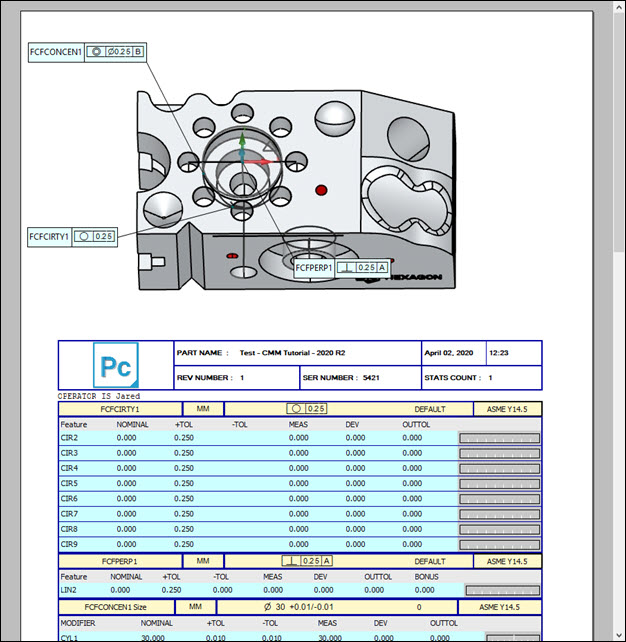

Das obige Bild zeigt die erste Seite des Text- und CAD-Protokolls. Beachten Sie, dass keine Messdaten vorhanden sind. Das liegt daran, dass dieses Bild von PC-DMIS im Offline-Modus (ohne ein echtes KMG) stammt. Wenn Sie die Messroutine mit einem echten KMG ausführen, das ein reales Werkstück abtastet, enthält das Protokoll tatsächliche Messdaten.
Dadurch, dass Sie unterschiedliche, vorgefertigte Protokollvorlagen, die zusammen mit PC-DMIS geliefert werden, anwenden, haben Sie die Möglichkeit, im Protokollfenster verschiedene Variationen derselben Messdaten einzublenden. Darüber hinaus können Sie durch einen Rechtsklick auf verschiedene Bereiche im Protokoll die Anzeige von verfügbaren Elementen umschalten.
Weitere Informationen zu den Protokollierfunktionen in PC-DMIS finden Sie im Abschnitt "Messergebnisse protokollieren" in der Kerndokumentation von PC-DMIS.
Fahren Sie mit dem nächsten Schritt fort: "Bewährte Verfahren"
