Über das Symbol GridControlObject wird ein anpassbares Gitter aus Spalten und Reihen in das Protokoll oder die Etikettvorlage eingefügt.
Ein neu eingefügtes GitterSteuerObjekt
Dieses einmalige Objekt ist mehr als eine gewöhnliche Tabelle. Tatsächlich können Sie die einzelnen Zellen, Reihen und Spalten unter Verwendung der Protokoll-Ausdruckssprache programmieren und PC-DMIS damit veranlassen, bestimmte Protokollangaben aus der Messroutine zu ziehen und anzuzeigen.
Wie bei den anderen Objekten auch, können Sie dieses Objekt auf einfache Weise an eine andere Stelle platzieren und dessen Größe anpassen. Wenn Sie die Größe dieses Objekts verändern, beachten Sie bitte, dass PC-DMIS dynamisch die Größe der Spalten und Reihen der neuen Objektgröße anpasst.
Zugreifen auf den GridControlObject-Editor
Nachdem Sie ein GridControlObject eingefügt haben, markieren Sie es, doppelklicken innerhalb einer beliebigen Zelle und klicken dann mit der rechten Maustaste, um ein mit Registerkarten versehenes Dialogfeld einzublenden. Mit diesem Dialogfeld können Sie leistungsstarke Formatierungs- und Bearbeitungsabläufe durchführen, mit denen Sie jede Gitterzelle auf ihre individuellen Anforderungen programmieren können.

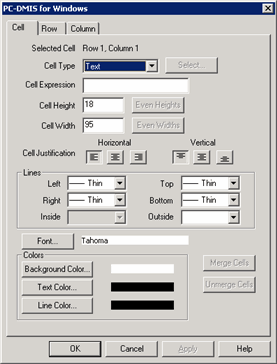

Registerkarte "Zelle" des GridControlObject-Editors
Informationen zur Verwendung dieses Editors finden Sie unter:
Eigenschaften
NumColumns
Bestimmt die Anzahl der Spalten im Gitter.
NumRows
Bestimmt die Anzahl der Reihen im Gitter.
TableFormat
Gibt einen Gitterlayoutnamen zur Verwendung an. Wenn diese Eigenschaft mit dem Gitterlayoutnamen im Regelbaum-Editor übereinstimmt, dann können Sie den Befehl TABELLE/FORMAT im Bearbeitungsfenster dazu verwenden, die Reihenfolge der Spalten und Reihen und die Sichtbarkeit der Etikettvorlage direkt zu steuern.
Transparent
Bestimmt, ob der Hintergrund des Gitters transparent ist oder nicht. Wenn diese Einstellung auf Ja gesetzt ist, dann wird der Hintergrund transparent; andere Objekte, die sich hinter diesem Objekt befinden, können dann durch das Gitter erkannt werden.
Erhöhen der NumRows-Eigenschaft fügt neue Reihen an das untere Ende hinzu. Durch Verringern dieses Wertes werden die untersten Reihen nach oben hin gelöscht. Genauso werden durch Erhöhen der AnzSpalten-Eigenschaft neue Spalten an der rechten Seite der verfügbaren Reihen hinzugefügt. Durch Verringern der Spaltenanzahl werden die Spalten ganz rechts in Richtung nach links gelöscht.
