Mit dem LeaderLine-Objekt können Sie eine Verbindungslinie zwischen einem Label-Objekt und einem CadReportObject zeichnen. Dazu wählen Sie einfach das Objekt aus, klicken darauf mit der Maustaste und ziehen den Mauszeiger dann zum anderen Objekt.
Bei korrekter Ausführung wird die Führungslinie automatisch zwischen den beiden Objekten einrasten, sodass bei einer späteren Neupositionierung der Objekte die Führungslinie mitbewegt und deren Größe entsprechend angepasst wird. Diese Abbildung zeigt zum Beispiel ein CadReportObject mit drei Label-Objekten um das CadReportObject herum, die alle mit LeaderLine-Objekten verbunden sind.

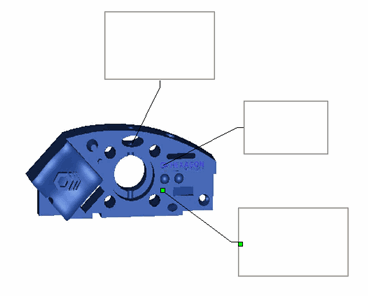

Drei Label-Objekte mit LeaderLine-Objekten zum CadReportObject
Wenn die Führungslinie die beiden Objekte nicht erkennen kann, erscheint ein Dialogfeld Erzeugung der Führungslinie, in dem Sie die beiden Objekte für die Führungslinie auswählen können.
Dialogfeld "Konstruktion der Führungslinie"
Wenn Sie ein Etikett oder ein CadReportObject löschen, dann löscht PC-DMIS automatisch auch das Führungslinien-Objekt.

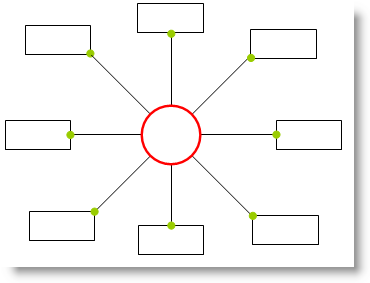

Im aktiven Protokollfenster wird die Führungslinie je nachdem, wie das Etikett um das Element positioniert ist, entweder mit einer der Kanten oder mit einer Ecke des Etiketts verbunden. Sehen Sie sich dieses grafische Beispiel an: Es veranschaulicht, dass sich die Verbindungsstellen der Führungslinien auf dem Etikett (grüner Punkt) ändern, wenn sich die Position der Etiketten (Rechtecke) im Verhältnis zum Element (roter Kreis) ändern.
Grafisches Beispiel der Verbindungsstellen von Etiketten und Führungslinien
Die folgenden Eigenschaften sind verfügbar:
LeaderLineVisibility
Setzt den Status der Sichtbarkeit des ausgewählten Führungslinienobjekts. Bei Einstellung auf TRUE wird die Führungslinie eingeblendet. Bei Einstellung auf FALSE wird sie ausgeblendet.
Object1
Definiert das erste der beiden Objekte zwischen dem die Führungslinie gezeichnet wird.
Object2
Definiert das zweite der beiden Objekte zwischen dem die Führungslinie gezeichnet wird.
