Sie können die grafische Darstellung einer ausgewählten Punktwolke (PW) definieren. PC-DMIS speichert die Einstellung beim Sichern der Messroutine. Klicken Sie dazu mit der rechten Maustaste auf eine PW im Bearbeitungsfenster oder klicken Sie mit der rechten Maustaste auf das Label der PW im Grafikfenster, um die Menüoptionen für die Punktewolkenanzeige anzuzeigen:
Das Menü Punktewolkenanzeige für Punktewolkendaten ohne Intensitätswerte

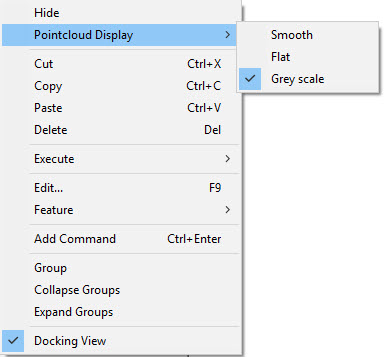

Das Menü Punktewolkenanzeige für Punktewolkendaten mit Intensitätswerte
Folgende Optionen sind für die Punktewolkenanzeige verfügbar:
Glatt - Diese Option liefert eine schattierte Darstellung in der definierten PW-Farbe.

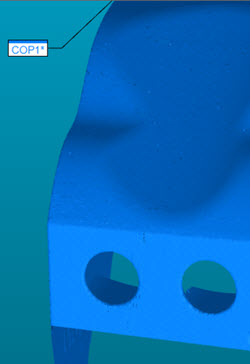

Beispiel einer Punktewolken-Darstellung mit der Option "Glatt"
Flach- Diese Option zeigt die PW in einer nicht schattierten grafischen Ansicht. Diese Auswahl erfordert den geringsten grafischen Speicherbedarf.

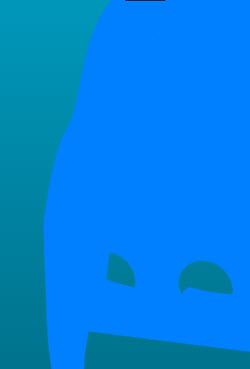

Beispiel einer Punktewolken-Darstellung mit der Option "Flach"
Zweiseitig - Diese Option zeigt eine schattierte Darstellung, bei dem die gescannte Seite des Werkstücks in der definierten PW-Farbe und die nicht gescannte Seite in einer Kontrastfarbe angezeigt wird. Wenn Ihre Punktewolkendaten Intensitätswerte enthalten, ersetzt PC-DMIS diese Option durch die Option Grauskala.
Beispiel einer Punktewolken-Darstellung mit der Option "Zweiseitig"
Grauskala - Diese Option ersetzt die Option Zweiseitig, wenn die Daten Intensitätswerte enthalten (z. B. gescannte Punktewolkendaten mit dem ATS600-Scanner). Diese Option steht auch zur Verfügung, wenn Sie eine Punktewolke importieren, die Intensitätswerte enthält. Wenn Sie diese Option wählen, färbt PC-DMIS die Punktewolkendarstellung im Grafikfenster in Graustufen ein.

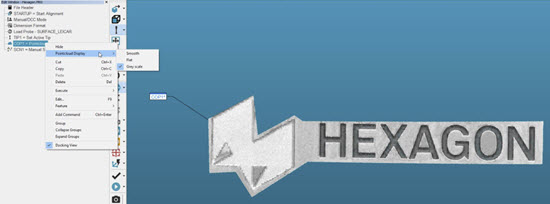

Beispiel der Punktewolkenanzeige in Graustufen
Netzanzeige - Diese Option erlaubt der Software die Punktewolke als Netz darzustellen.

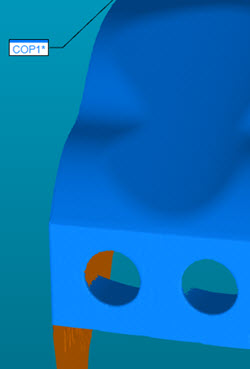

Beispiel einer Punktewolken-Darstellung mit der Option "Netzanzeige"
Die Option Netzanzeige ist nur verfügbar, wenn Sie die Netz-Lizenz besitzen und Sie die PW mit der Option Netzanzeige (nur tragbar) gescannt haben. Weitere Informationen finden Sie unter "Bereich 'Punktewolkenanzeige'".
Die Netzanzeige ist nur eine Anzeigeeinstellung. Die zugrundeliegenden Daten sind eine Punktewolke. Das heißt, wenn Sie den PW bearbeiten oder eine PW-Operation an der Punktewolke durchführen, geht die Netzdarstellung verloren, und die Anzeige kehrt zu Punkten zurück.
