So erstellen Sie einen Umfang-Scan:

So erstellen Sie einen Umfang-Scan:

  1. Stellen Sie sicher, dass Sie einen Lasertaster aktiviert haben.

  2. Versetzen Sie PC-DMIS in den CNC-Modus.

  3. Wählen Sie die Menüoption Einfügen | Scan | Umfang. Es erscheint das Dialogfeld Scan, in dessen Liste Scantyp der Umfang-Scan bereits ausgewählt ist.

  4. Wählen Sie die Fläche(n), die zur Definition der Bereichsgrenze herangezogen werden soll(en). Wenn Sie mehrere Oberflächen wählen, sollten Sie diese in derselben Reihenfolge auswählen, in der sie vom Scan durchquert werden. So wählen Sie die erforderliche(n) Fläche(n):

    1. Vergewissern Sie sich, dass das Kontrollkästchen Auswählen aktiviert ist. Die jeweils gewählten Flächen werden hervorgehoben.

    2. Wenn alle gewünschten Oberflächen ausgewählt sind, deaktivieren Sie das Kontrollkästchen Auswählen.

    3. Klicken Sie eine Stelle auf der Oberfläche in der Nähe der Bereichsgrenze an, wo der Scan beginnen soll. Dies ist der Startpunkt.

    4. Klicken Sie ein zweites Mal auf dieselbe Oberfläche, und zwar in die Richtung, in der der Scan ausgeführt werden soll. Dies ist der Richtungspunkt.

    5. Klicken Sie auf den Punkt, an dem der Scan enden soll. Die Angabe dieses Punkts ist optional. Wird kein Endpunkt angegeben, endet der Scan am Startpunkt.

  5. Geben Sie die entsprechenden Werte im Bereich Scan-Parameter ein. Dieser Bereich umfasst folgende Felder:

  6. Wählen Sie die Schaltfläche Bereichsgrenzen berechnen, um die Bereichsgrenzen, von denen der Scan erstellt wird, zu berechnen. Die roten Punkte auf der Bereichsgrenze zeigen an, wo die Meßpunkte während des Umfang-Scans aufgenommen werden.

  7. Die Berechnung der Bereichsgrenze sollte relativ schnell vonstatten gehen.

    Wenn die Bereichsgrenze nicht richtig aussieht, klicken Sie auf die Schaltfläche Löschen. Damit wird die Bereichsgrenze gelöscht, und Sie können eine neue erstellen.

    Wenn die Bereichsgrenze nicht richtig aussieht, bedeutet das im Allgemeinen, dass der CAD-Toleranzwert erhöht werden muss.

    Wenn Sie den CAD-Toleranzwert geändert haben, wählen Sie wieder die Schaltfläche Bereichsgrenzen berechnen, so dass diese neu berechnet werden kann.

    Vergewissern Sie sich, dass die Bereichsgrenze korrekt ist, bevor Sie einen Umfangsscan durchführen, da die Berechnung des Scanpfads viel länger dauert als die Neuberechnung der Bereichsgrenze.

  8. Prüfen Sie, ob der Versatzwert stimmt.

  9. Klicken Sie auf die Schaltfläche Erzeugen. PC-DMIS berechnet die theoretischen Werte für die Ausführung des Scans. Mit diesem Vorgang ist ein sehr zeitaufwendiger Algorithmus verbunden. Je nach Komplexität der ausgewählten Flächen, und je nach der Anzahl der Punkte, die berechnet werden, kann es etwas Zeit in Anspruch nehmen, bis die Scanbahn berechnet wird. (Fünf Minuten sind nicht ungewöhnlich.) Wenn der Scan nicht korrekt aussieht, können Sie den vorgeschlagenen Scanpfad mithilfe der Schaltfläche Rückgängig löschen. Falls erforderlich, ändern Sie den Versatz-Toleranzwert und berechnen Sie den Scan neu.

  10. Sie können bei Bedarf einzelne Punkte löschen, indem Sie diese nacheinander im Bereich Theoretischer Pfad auswählen und die Entf-Taste auf Ihrer Tastatur drücken.

  11. Geben Sie die ID des Punktewolkeobjektes ein, das die Flächendaten im Feld Punktewolke Bezugselement erhalten wird.

  12. In der Liste Messwerttyp können Sie die Option Flächenpunkt oder Kantenpunkt verwenden, wenn Sie Scandaten in Laser-Flächenpunkt- oder Laser-Kantenpunkt-Befehle umwandeln wollen. PC-DMIS fügt diese Befehle ins Bearbeitungsfenster ein, wenn Sie die Schaltfläche Erzeugen bestätigen.

  13. ACHTUNG: Beachten Sie, dass sich die Maschine bei Aktivierung des Kontrollkästchens Messen bewegt, sobald Sie auf Erzeugen geklickt haben. Um Verletzungen zu vermeiden, halten Sie sich unbedingt von der Maschine fern.

  14. Klicken Sie auf die Schaltfläche Erzeugen, um den Umfang-Scan im Bearbeitungsfenster zu speichern, wenn das Kontrollkästchen Nur Punkte erstellen nicht markiert ist. Er wird wie alle anderen Scans ausgeführt. Wenn Sie die Auto-DSE-Methode von PC-DMIS aktiviert haben, aber keine kalibrierten Tastspitzen vorhanden sind, zeigt PC-DMIS eine Meldung an, in der Sie darüber informiert werden, wenn neue Tastspitzen hinzugefügt werden, die kalibriert werden müssen. In allen anderen Fällen werden Sie von PC-DMIS gefragt, ob Sie die kalibrierte Tastspitze verwenden möchten, die dem benötigten Tastspitzenwinkel am nächsten liegt, oder ob Sie eine neue, noch nicht kalibrierte Tastspitze an dem benötigten Winkel hinzufügen möchten.

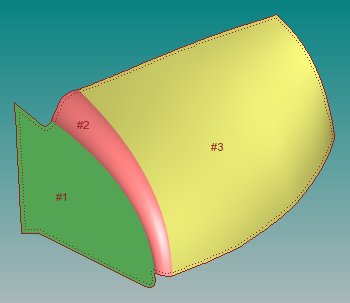

In diesem Beispiel wurden drei Flächen ausgewählt. Jede der Oberflächen grenzt an eine der anderen Oberflächen an, aber die Außengrenze (die durchgehende rote äußere Linie) wird aus den Außenseiten aller Oberflächen gebildet. Der Versatzabstand ist der Wert, um den der Scan von der Außengrenze nach innen versetzt ist (dargestellt durch die gestrichelte rote Linie).

Beispiel für einen Umfangsscan
