Auch können Sie problemlos mehrere Auto-Elemente für diese unterstützten Elementtypen erstellen, indem Sie die gewünschten Elemente im Bild innerhalb der Registerkarte Vision per Kästchenauswahl markieren:
Hierzu gehen Sie vor wie folgt:
Klicken Sie auf der Symbolleiste Auto-Element (Ansicht | Symbolleisten | Auto-Elemente) auf das gewünschte Element (Kreis oder Gerade), um das entsprechende Dialogfeld Auto-Element aufzurufen. Sie können auch die Menüoption Einfügen | Element | Auto | Gerade oder Kreis verwenden.
Klicken und ziehen Sie ein Feld um das gewünschte Element im Werkstückbild.

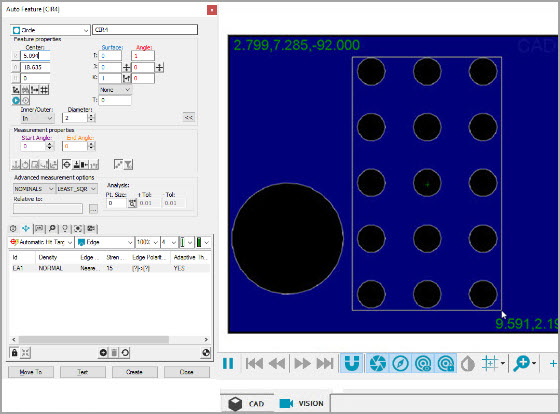

Beispiel von Kreiselementen mit Kästchenauswahl
Wenn Sie die Schaltfläche loslassen, erkennt und erzeugt PC-DMIS automatisch alle Elemente für den ausgewählten Auto-Elementtyp innerhalb des gezeichneten Kästchens.
