Bouton Logement carré mesuré
Utilisez le bouton Logement carré pour créer un logement carré mesuré.
Pour créer un logement carré mesuré, vous devez prendre au moins cinq palpages. Pour ce faire, vous en effectuez deux sur l'un des côtés longs et un sur chacun des trois côté restants. Les palpages doivent être réalisés dans le sens horaire (SH) ou sens anti-horaire (SAH).

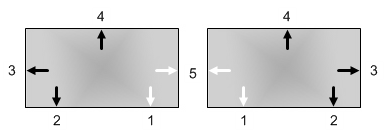

Exemple de logement carré automatique avec cinq points dans le SH (gauche) et dans le SAH (droite)
Vous pouvez aussi créer des logements mesurés à partir de deux points.
Deux points
Ceci est utile quand la sphère du palpeur est plus grande que le diamètre du logement et que vous ne pouvez pas effectuer les palpages requis. Pour plus d'informations, voir « Création de logements mesurés avec deux points » dans la documentation PC-DMIS Portable.
