Bouton Cercle auto
L'option automatique Cercle permet de définir une mesure de cercle. Ce type de mesure est particulièrement utile lorsque le cercle est placé dans un plan spécifique non parallèle à l'un des plans de travail ou si des palpages équidistants sont nécessaires pour des cercles partiels. Trois palpages minimum sont nécessaires pour mesurer un cercle. Le nombre de palpages nécessaires par défaut pour mesurer un cercle dépend du mode CONFIGURATION par défaut.
Pour accéder à l'option Cercle, ouvrez la boîte de dialogue Élément auto pour un cercle (Insérer | Élément | Auto | Cercle).

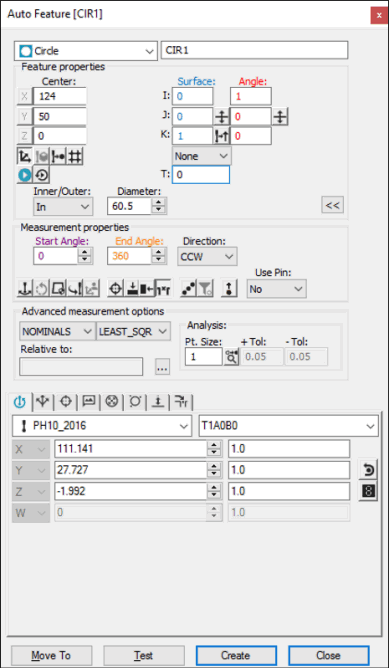

Boîte de dialogue Élément automatique - Cercle
Avec la boîte de dialogue ouverte, utilisez l'une de ces méthodes pour créer l'élément :
À l'aide des données de surface à l’écran
Pour générer un cercle sur la base des données de surface :
Dans la barre d'outils Modes graphiques, cliquez sur l'icône Mode surface (
).
Cliquez une fois à l'extérieur ou à l'intérieur du cercle désiré. La boîte de dialogue affiche le point central et le diamètre à partir des données CAO du cercle automatique sélectionné le plus proche de l'endroit où vous avez cliqué sur le modèle de pièce.
De nombreuses autres modifications sont nécessaires dans cette boîte de dialogue.
Cliquez sur Créer.
À l'aide des données de surface avec la MMT
Pour produire un cercle à l'aide de données de surface avec la MMT, réalisez au moins trois palpages dans l'alésage ou sur l'arbre. PC-DMIS perce la surface de la CAO la plus proche du point de contact du palpeur. Les valeurs X, Y, Z affichées reflètent le cercle de CAO le plus proche, et non les palpages réels. Les valeurs I, J, K reflètent le vecteur perpendiculaire à la surface. Si un cercle CAO est introuvable, PC-DMIS affiche le point le plus proche et vous demande de prendre plus de palpages.
Vous devez sélectionner l'option Rechercher val. nom. dans la liste Mode pour cette méthode de mesure. Pour plus d'informations sur les valeurs nominales, voir la rubrique « Liste de modes » de la documentation de PC-DMIS Core.
Utilisation de données de quadrillage à l'écran
Les données CAO de quadrillage peuvent également servir à produire un cercle automatique.
Pour construire le cercle :
Cliquez à côté du fil désiré sur le cercle. PC-DMIS met en surbrillance le cercle sélectionné le plus proche de l'endroit où vous avez cliqué sur le modèle de pièce.
Vérifiez que l'élément sélectionné est correct. L'approche du palpeur est toujours perpendiculaire à l'élément et au vecteur central actuel du palpeur. Une fois le fil indiqué, la boîte de dialogue affiche la valeur du point central et du diamètre du cercle sélectionné.
Apportez toutes les modifications nécessaires dans la boîte de dialogue et à la boîte à outils palpeur.
Cliquez sur Créer.
si l'élément CAO sous-jacent n’est ni un cercle, ni un arc, son identification peut nécessiter d'autres clics. Si PC-DMIS ne met pas en surbrillance l'élément correct, essayez de cliquer sur deux autres points au moins du cercle.
Sans utiliser de données CAO
Pour générer le cercle sans utiliser les données CAO :
Effectuez trois palpages sur la surface pour trouver le plan sur lequel repose le cercle.
Effectuez trois autres palpages dans l'alésage (ou sur l'arbre). PC-DMIS calcule le cercle automatique sur la base de ces trois palpages. Vous pouvez effectuer d'autres palpages. PC-DMIS utilise les données de tous les palpages mesurés jusqu'à ce que vous cliquiez sur le bouton Créer. Les valeurs X, Y, Z affichées correspondent au centre calculé du cercle (ou de l'arbre).
Apportez toutes les modifications nécessaires dans la boîte de dialogue et l'onglet Propriétés parcours contact de la boîte à outils palpeur.
Cliquez sur Créer.
À l'aide de l'entrée de données
Cette méthode vous permet d'entrer les valeurs de centre X, Y, Z, I, J, K de votre choix pour le cercle.
Entrez les valeurs X, Y, Z, I, J, K souhaitées pour l'élément dans la boîte de dialogue.
Cliquez sur Créer pour insérer l'élément dans votre routine de mesure.
Calibrage de scanning de gabarit
L'option automatique Cercle offre une stratégie pour calibrer un contact de palpeur à utiliser avec le filtre de scanning de gabarit. Pour en savoir plus, voir « Utilisation de la stratégie de calibrage de scanning de gabarit ».
