La stratégie de scanning de fil centré de cylindre pour la Cylindre automatique exécute un scanning de fil en maintenant le palpeur centré à l'intérieur du fil. Quand vous suivez cette stratégie, le diamètre du contact de palpeur doit excéder la taille des écarts entre les fils afin d'éviter le filetage du palpeur.
Cette stratégie est uniquement prise en charge sur les contrôleurs Leitz B4 et B5.
Les propriétés suivantes sont disponibles :

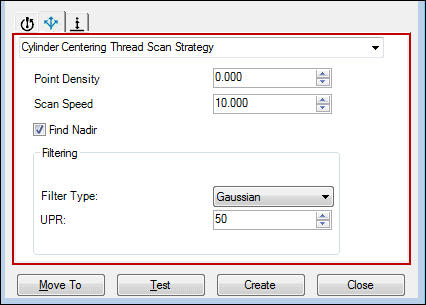

Exemple de propriétés de scanning de fil de centrage de cylindre
Densité de point
Entrez ou sélectionnez le nombre de lectures à prendre par unité de mesure pendant le scanning.
Vitesse de scanning
Entrez ou sélectionnez la vitesse de scanning (mm/sec).
Rechercher Nadir
Cochez cette case pour prendre deux palpages à des points légèrement différents sur le fil et déterminer le meilleur endroit pour démarrer le scanning. Le logiciel utilise le point le plus profond dans le fil.
Zone Filtrage
Type de filtre - Sélectionnez le type de filtre :
Aucun - Cette option n'applique aucun type de filtre à l'ensemble des données de scanning.
Gaussien - Cette option applique un filtre cylindrique gaussien à l'ensemble des données du scanning.
UPR - Cette option définit les ondulations par révolution. La valeur par défaut est 50. Cette valeur s'applique uniquement à des cylindres et des cercles. Le logiciel masque cette option si vous sélectionnez Aucun dans la liste Type filtre.
