Utilisation de stratégies de mesure

Vous pouvez utiliser des stratégies de mesure pour des éléments automatiques spécifiques afin de sélectionner des schémas prédéfinis changeant la façon dont PC-DMIS mesure ces éléments. Les stratégies de mesure sont groupées de cette façon :

• Stratégie de mesure PC-DMIS par défaut - Il s'agit de la stratégie de point de contact par défaut. Elle est disponible pour tous les éléments automatiques.

• Stratégies de scanning adaptatif - Les noms de ces stratégies finissent par le mot « adaptatif ». Quand vous exécutez une routine de mesure, ces stratégies font référence à la base de données pour déterminer les paramètres de scanning.

• Stratégies de scanning non-adaptative - Ces stratégies (calibrage de scanning de gabarit, scanning de fil centré de cylindre et point de centrage automatique) ne doivent pas se référer à la base de données pour déterminer les paramètres de scanning.

• Stratégies TTP - Le nom de ces stratégies commence par « TTP ». Elles utilisent des palpeurs à déclenchement tactile pour mesurer un élément.

Pour de meilleurs résultats pour toutes les stratégies de mesure, l'éditeur de réglages PC-DMIS doit avoir VHSS activé.

Vous pouvez aussi utiliser l'éditeur de stratégie de mesure (MSE) pour modifier des stratégies. Le MSE vous permet de modifier et stocker des stratégies personnalisées au niveau d'un élément. Vous pouvez par ailleurs modifier et stocker des groupes de réglages pour tous les éléments automatiques. Pour plus d'informations sur le MSE, voir « Utilisation de l'éditeur de stratégie de mesure » dans la documentation de PC-DMIS Core

Pour sélectionner une stratégie de mesure, procédez comme suit :

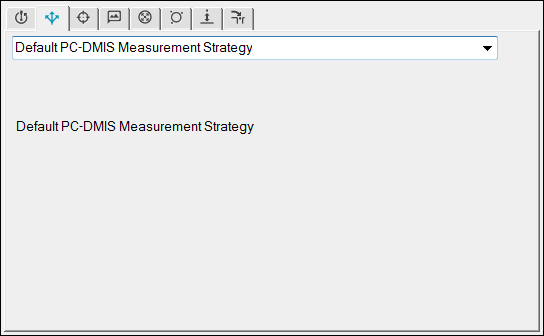

1. Dans Boîte à outils palpeur, sélectionnez l'onglet Stratégies de mesure (). Au départ, PC-DMIS affiche la Stratégie de mesure de PC-DMIS par défaut.

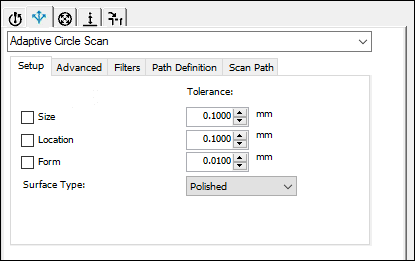

2. Cliquez sur la flèche déroulante et sélectionnez la stratégie de mesure à utiliser. Les onglets de la boîte à outils palpeur changent et il ne reste que ceux qui s'appliquent à cette stratégie. Par exemple, une stratégie de scanning adaptatif de cercle (accessible aux palpeurs de scanning) ressemble à ceci :



Exemple d'onglets de boîte à outils palpeur

3. Renseignez les propriétés sur les onglets de stratégie de mesure (Configuration, Avancé, Filtres, etc.) avec toutes les informations connues sur la stratégie.

• Pour compléter les propriétés d'une stratégie de scanning adaptatif, voir « Utilisation de stratégies de scanning adaptatif ».

• Pour compléter les propriétés d'une stratégie de scanning non adaptatif, voir « Utilisation de stratégies de scanning non adaptatif ».

• Pour renseigner les propriétés pour une stratégie TTP, voir « Utilisation de stratégies TTP ».

4. Cliquez sur Tester pour tester l'élément.

• Pour la stratégie de mesure PC-DMIS par défaut, PC-DMIS mesure l'élément en fonction des réglages indiqués dans la boîte de dialogue Élément auto.

• Pour une stratégie de mesure de scanning adaptatif, PC-DMIS scanne l'élément en fonction des paramètres indiqués sur les onglets de la stratégie.

• Pour une stratégie de mesure de scanning non-adaptative, PC-DMIS mesure l'élément en fonction des paramètres indiqués sur les onglets de la stratégie.

• Pour une stratégie TTP, PC-DMIS mesure l'élément avec des points de contact en fonction des paramètres indiqués sur les onglets de la stratégie.

5. Cliquez sur Créer. Si vous cliquez sur le bouton Mesurer maintenant () dans la zone Propriétés éléments, le palpeur se déplace en fonction des réglages indiqués dans l'onglet Avancé avec les propriétés de l'élément automatique pour l'emplacement de l'élément et d'autres caractéristiques.
